Здесь вы можете загрузить или посмотреть габаритно-установочные чертежи авиационных двигателей ROTAX и комплектующих к ним. Все чертежи представлены в двух форматах файлов:
• *.DXF – Drawing Interchange Format (формат обмена чертежами). Представляет собой универсальный формат электронных чертежей. Эти файлы вы можете открыть (и работать с ними) в любой системе CAD (САПР), например, Autodesk AutoCAD, Autodesk Mechanical Desktop, Компас, SolidWorks и т. д. (в трехмерных пакетах чертежи откроются как плоские эскизы), или в большинстве программ векторной графики (например, Corel Draw).
• *.GIF – Graphics Interchange Format (формат графического обмена). Если у вас нет возможности воспользоваться нашим чертежом в электронном виде или хотите перед загрузкой ознакомиться с ним, вы можете просто посмотреть картинку с чертежом. После щелчка по ссылке на файл *.GIF, изображение чертежа откроется в окне вашего браузера.

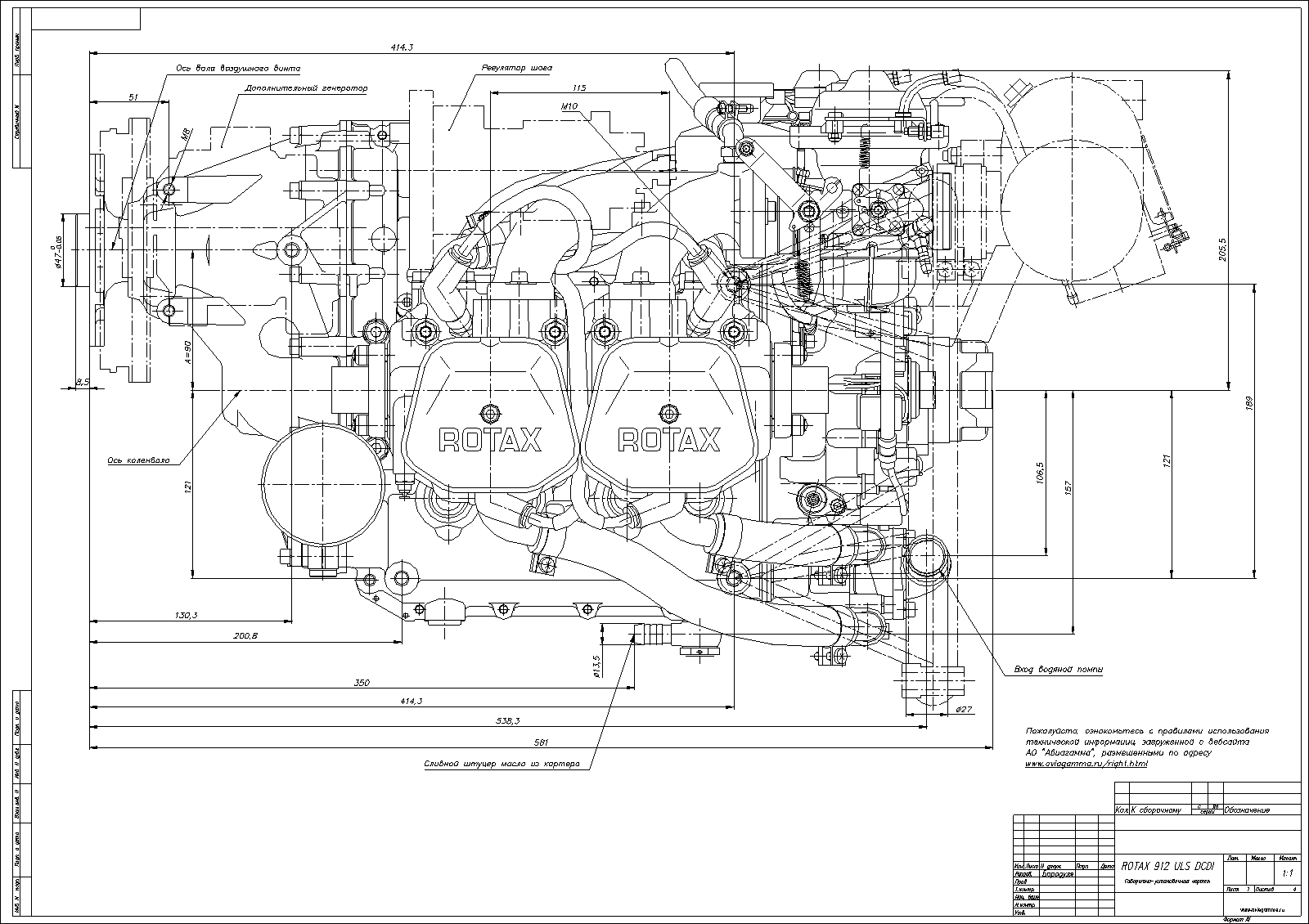

| Наименование | Загрузить (*.DXF) | Посмотреть (*.GIF) |
| Двигатель ROTAX 912 с дополнительным генератором и регулятором шага: | ||
| Вид сбоку | 912l.zip | 912l.gif |
| Вид сверху | 912t.zip | 912t.gif |
| Вид со стороны вала ВВ | 912f.zip | 912f.gif |
| Вид со стороны магнето | 912r.zip | 912r.gif |
| Двигатель ROTAX 912 S с моторамой, входным ресивером, дополнительным генератором и регулятором шага: | ||
| Вид сбоку | 912sl.zip | 912sl.gif |
| Вид сверху | 912st.zip | 912st.gif |

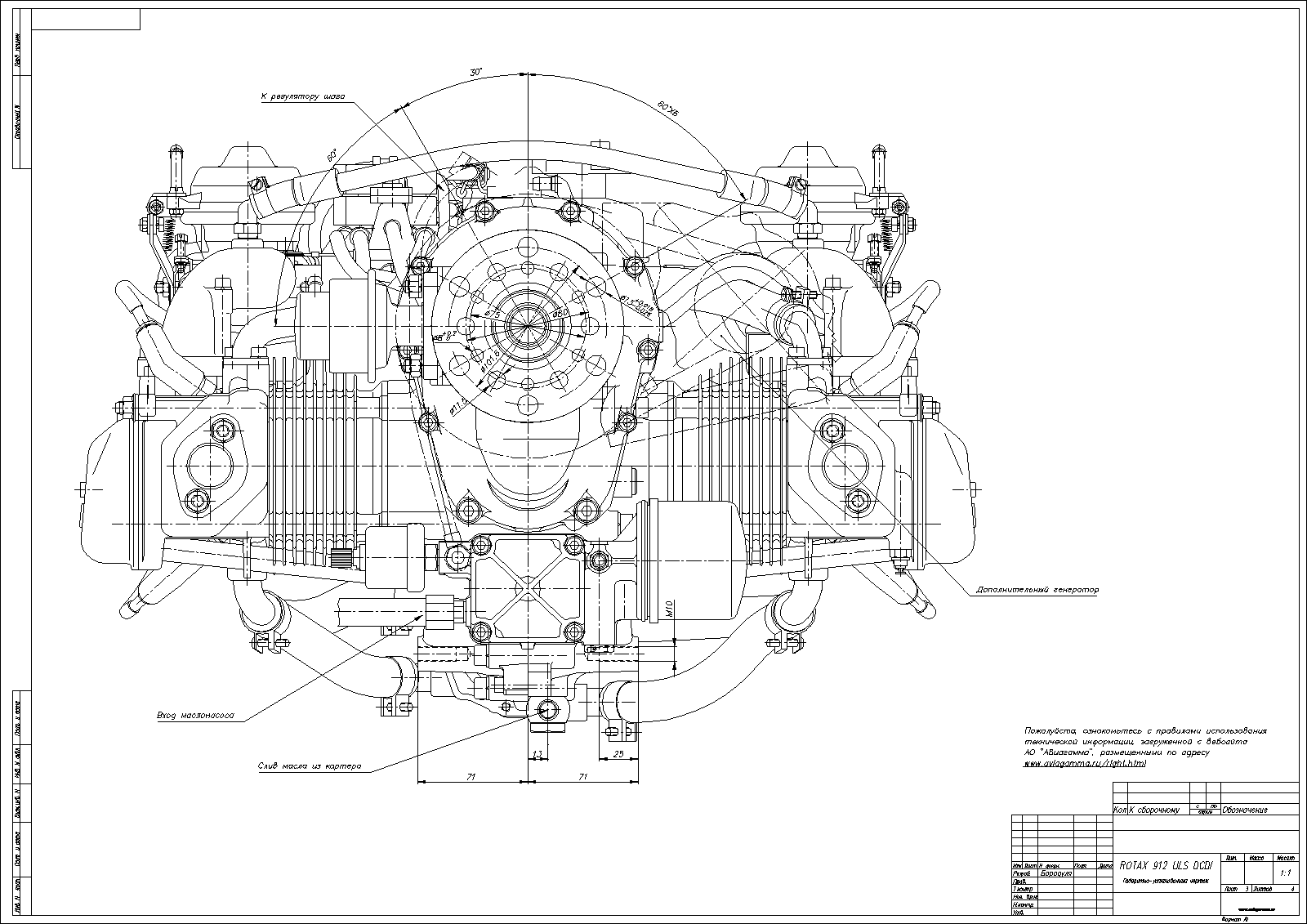

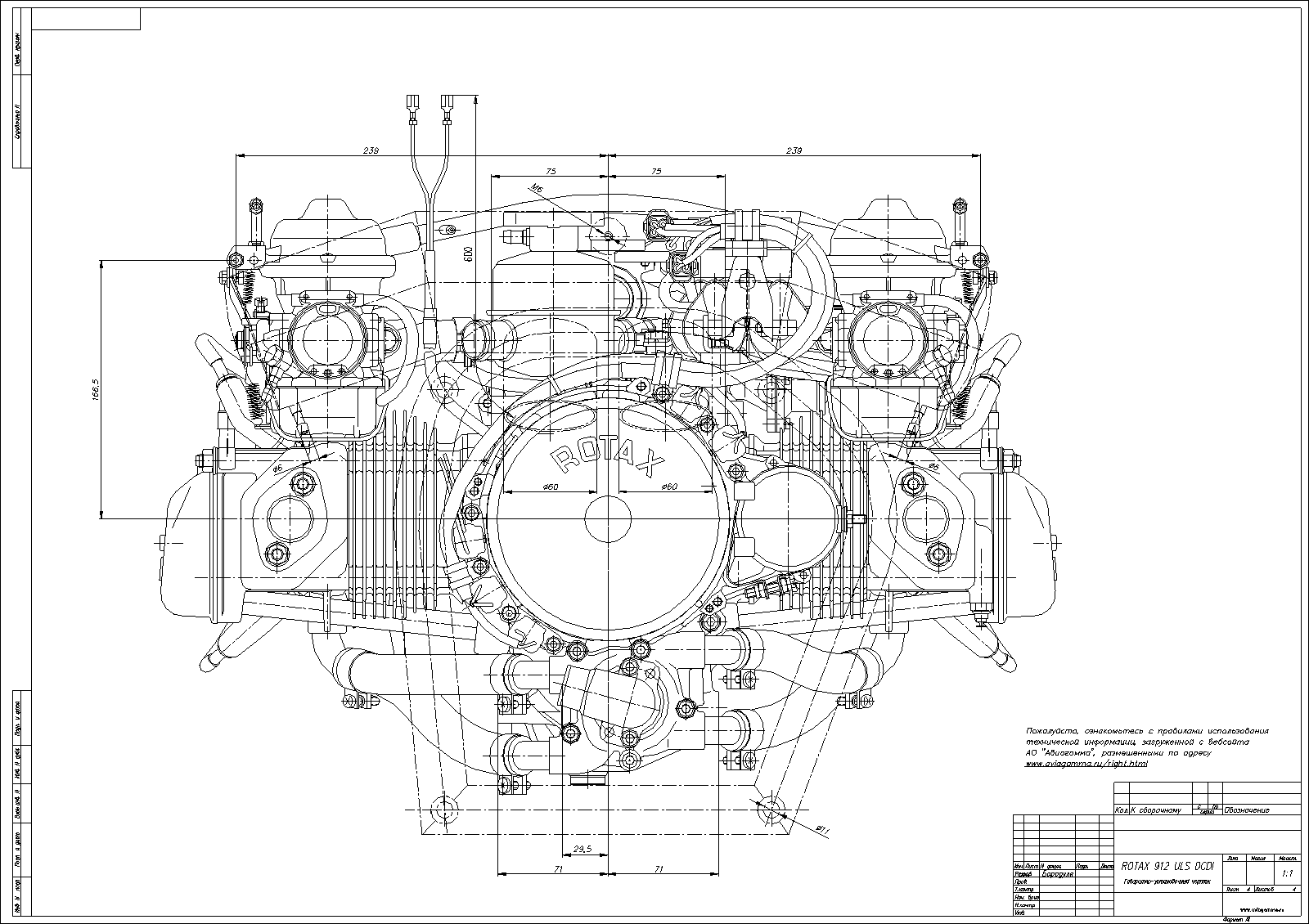

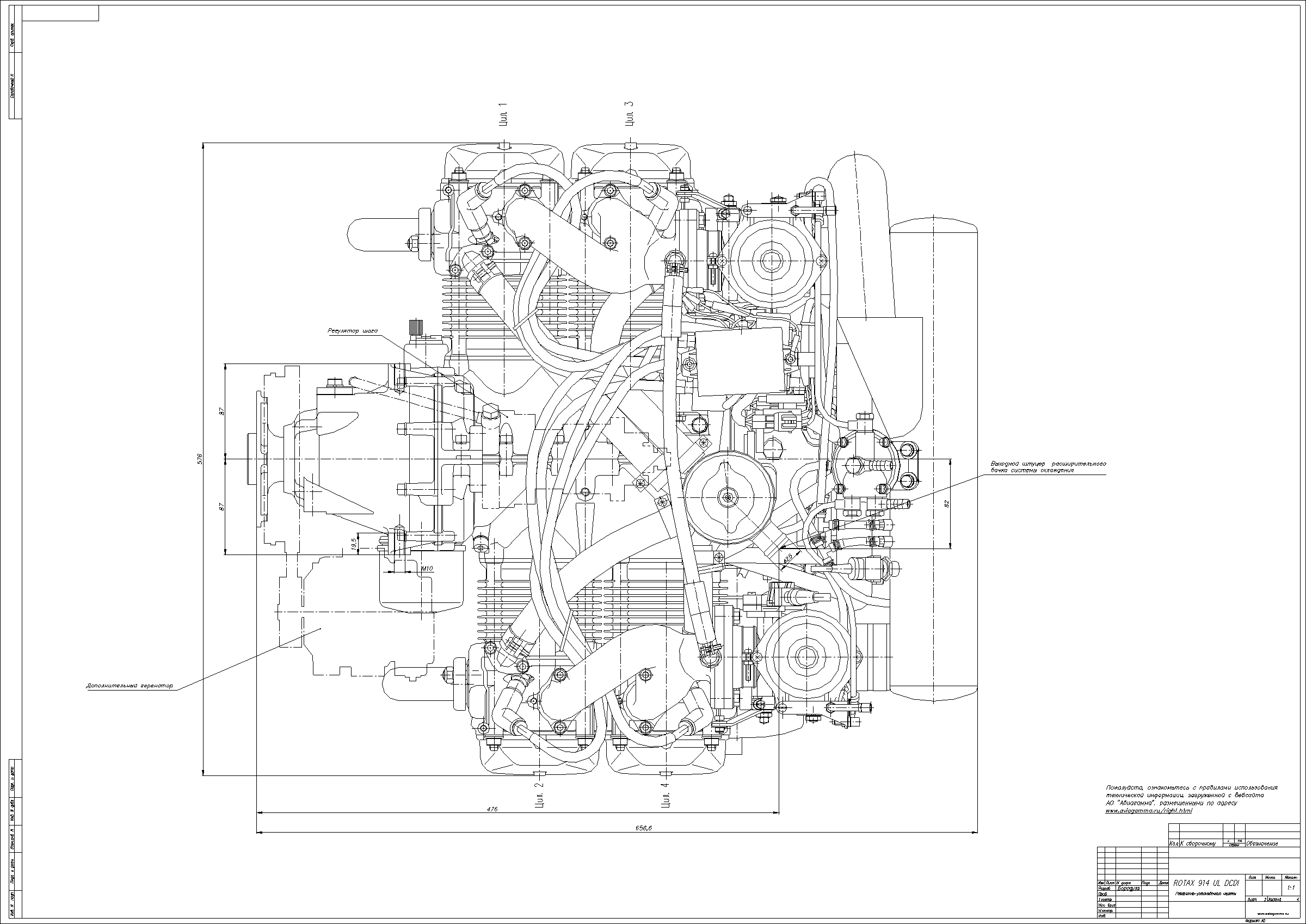

| Вид со стороны вала ВВ | 912sf.zip | 912sf.gif |
| Вид со стороны магнето | 912sr.zip | 912sr.gif |
| Двигатель ROTAX 914 с моторамой, системой выхлопа, входным ресивером, дополнительным генератором и регулятором шага: | ||
| Вид сбоку (+влагоотделитель) | 914l.zip | 914l.gif |
| Вид сверху | 914t.zip | 914t.gif |
| Вид со стороны вала ВВ (+TCU, сервомотор, электрический жгут, датчики давления воздуха) | 914f.zip | 914f.gif |

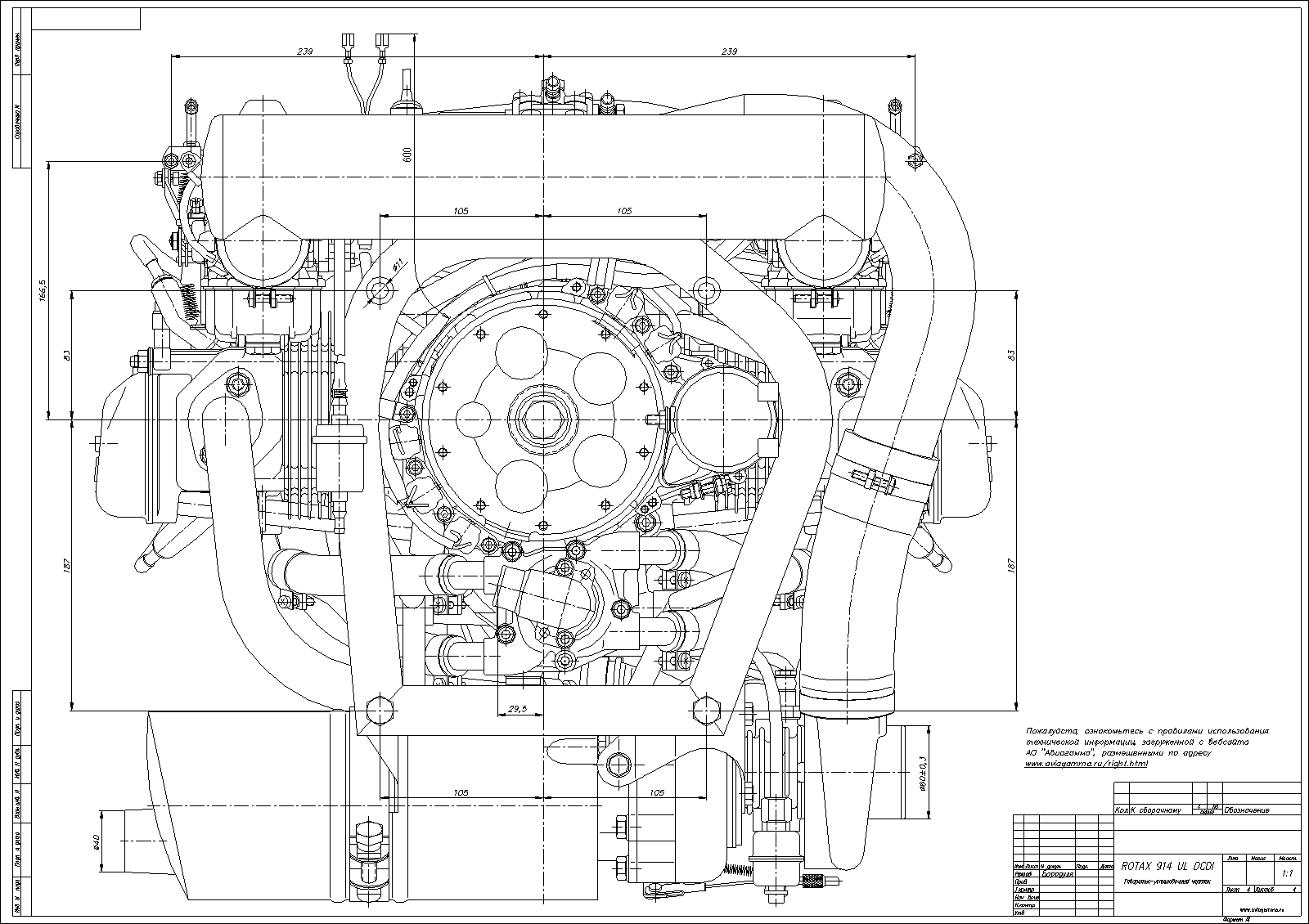

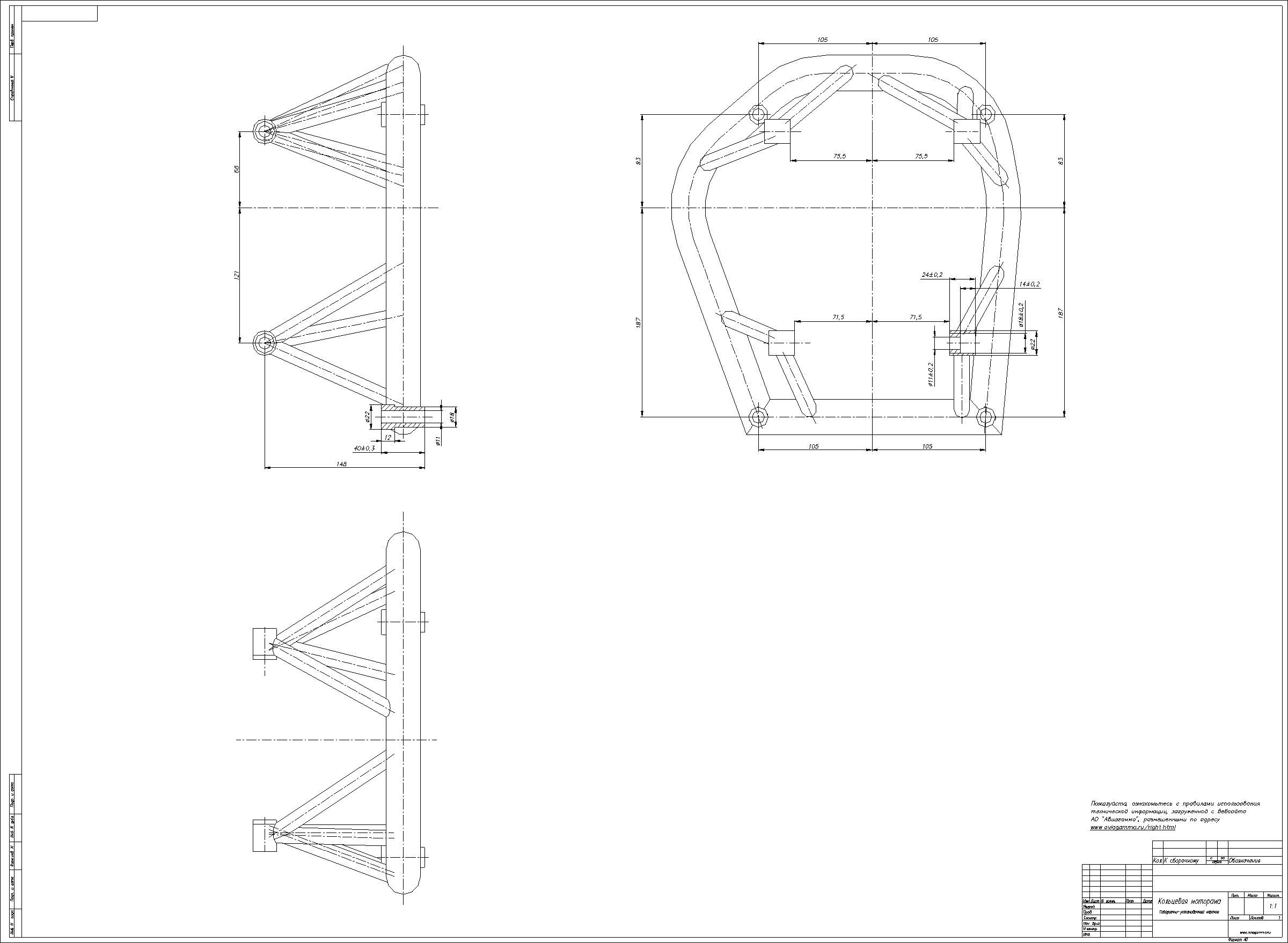

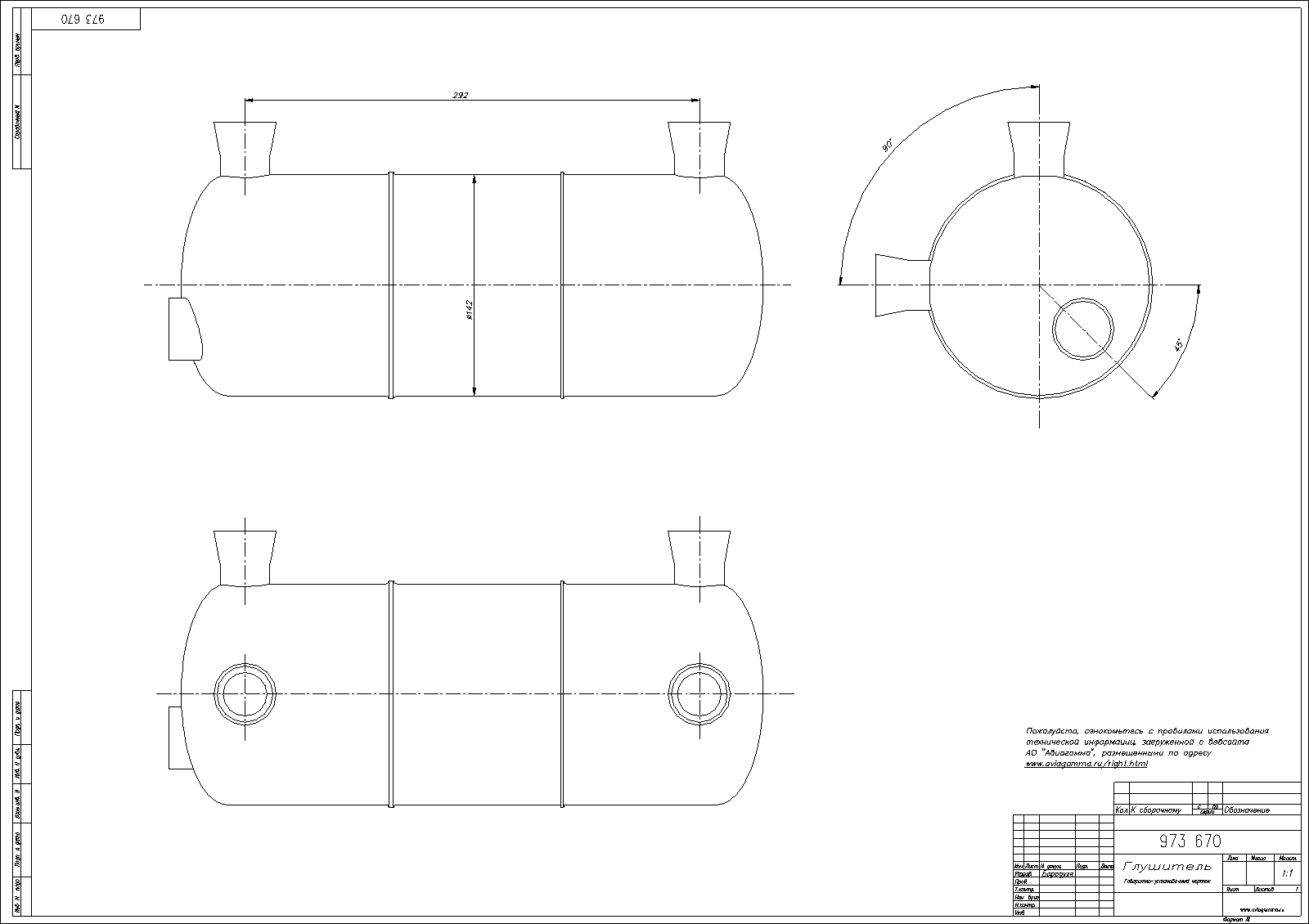

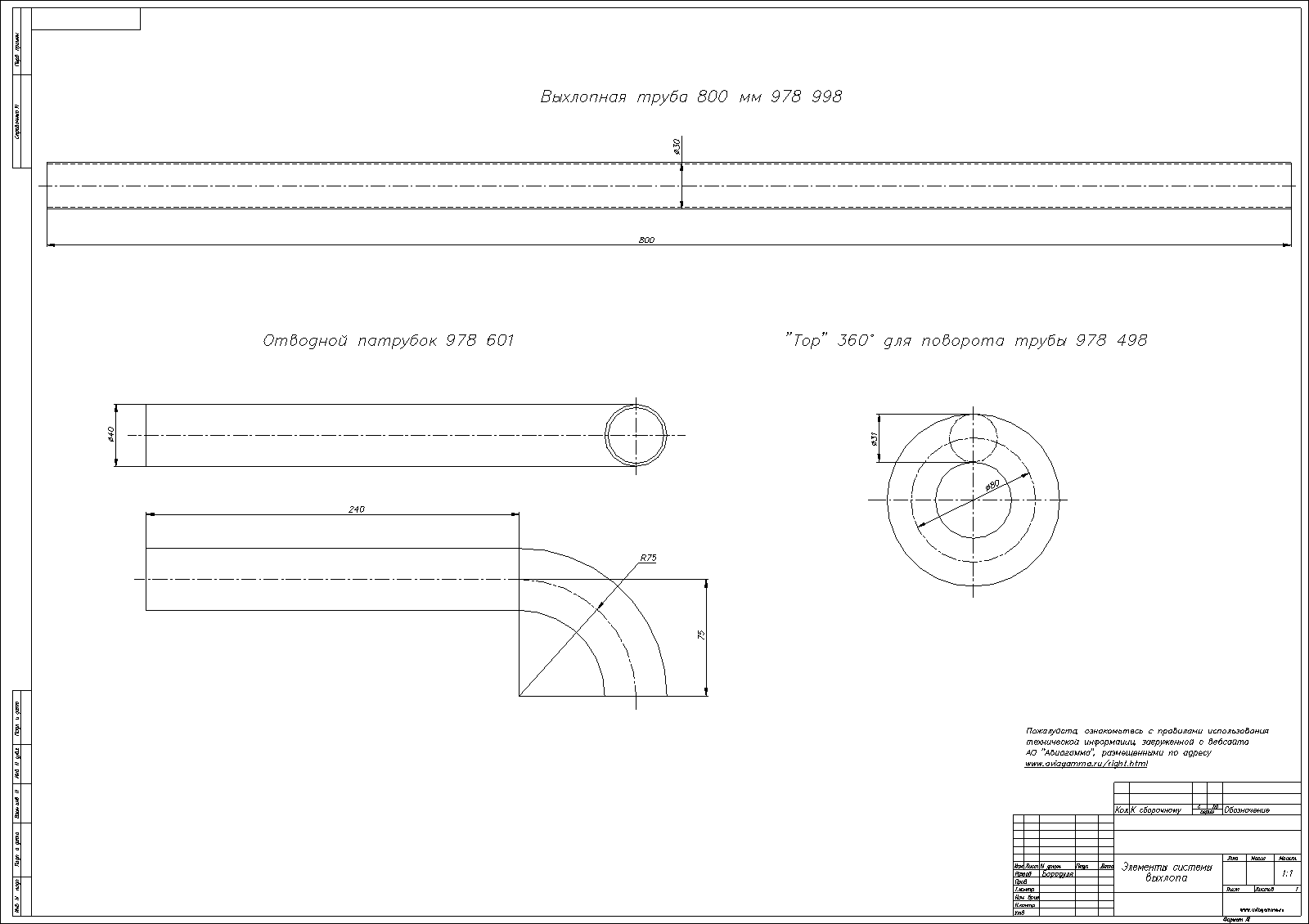

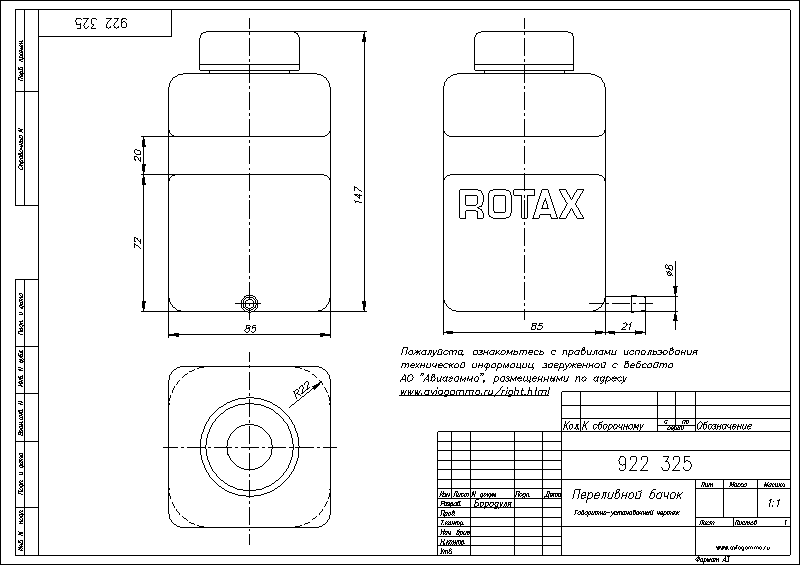

| Вид со стороны магнето | 914r.zip | 914r.gif |
| Наименование | Загрузить (*.DXF) | Посмотреть (*.GIF) |
| Конический воздушный фильтр 825 551 | f_con.zip | f_con.gif |
| Цилиндрический воздушный фильтр 825 711 | f_cyl.zip | f_cyl.gif |
| Кольцевая моторама 886 567 | e_mount.zip | e_mount.gif |
| Глушитель 973 670 для двигателей 912 серии | muf912.zip | muf912.gif |
| Элементы системы выхлопа для двигателей 912 серии | ex_912.zip | ex_912.gif |
| Расширительный бачок системы охлаждения 922 317 (180°) | exp_180.zip | exp_180.gif |
| Расширительный бачок системы охлаждения 922 312 (90°) | exp_90.zip | exp_90.gif |
| Переливной бачок системы охлаждения 922 325 | overflow.gif | |
| Электрический топливный насос для 914 серии 996 735 | pump.zip | pump.gif |
| Счетчик наработки двигателя 966 075 | hour.zip | hour.gif |
| Стрелочные указатели температуры (давления) VDO | ||

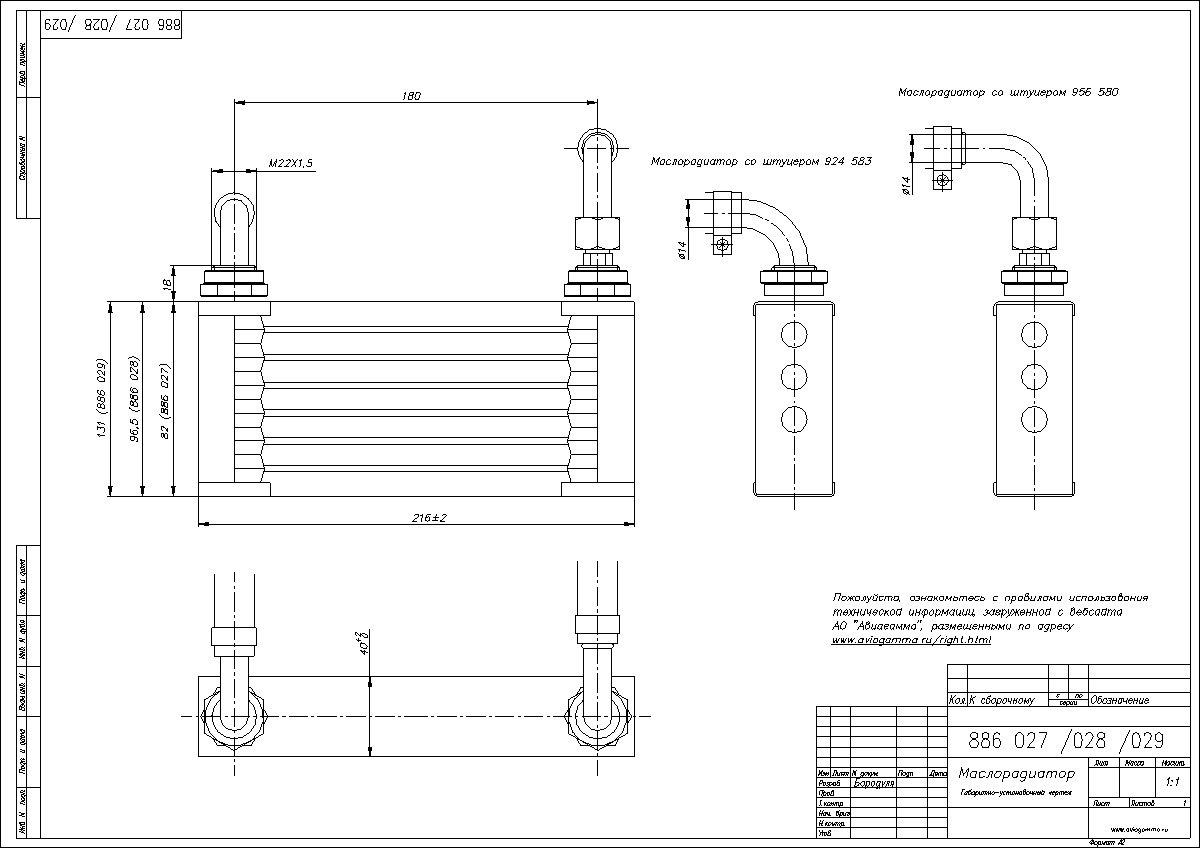

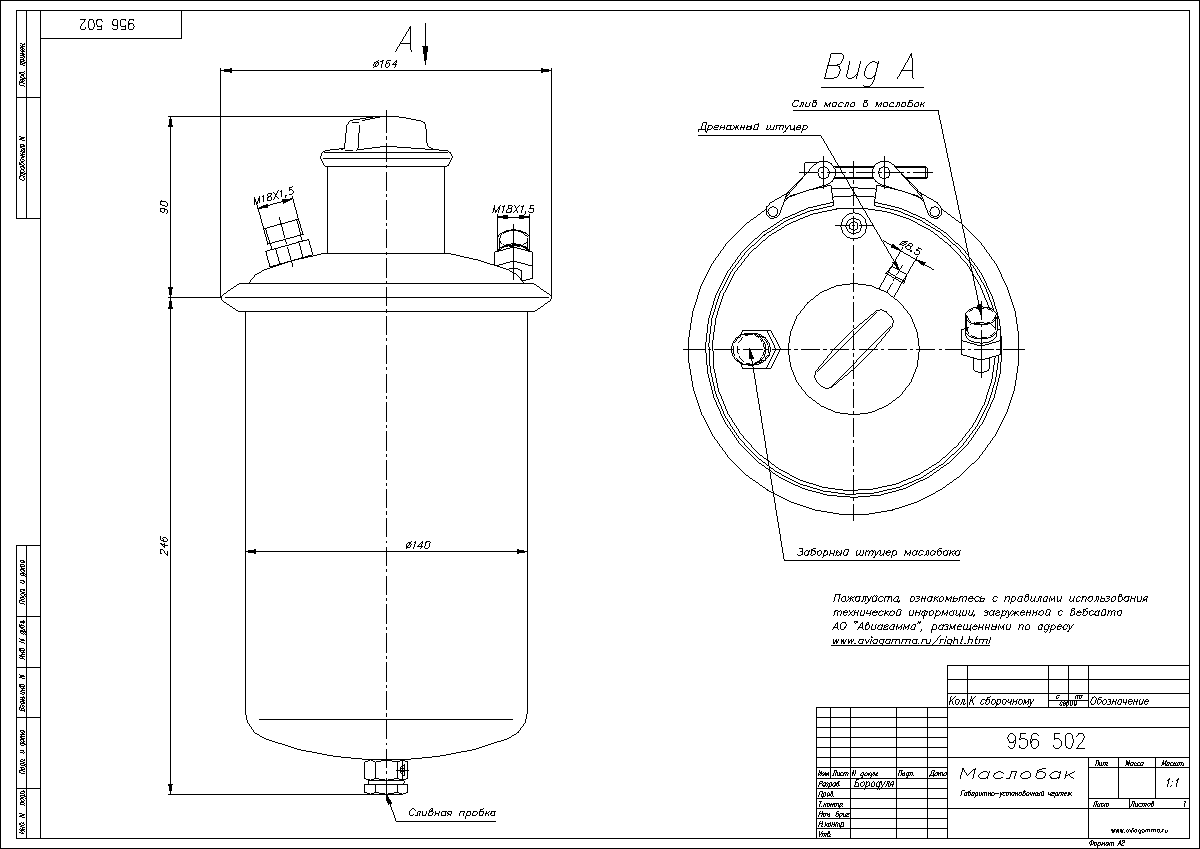

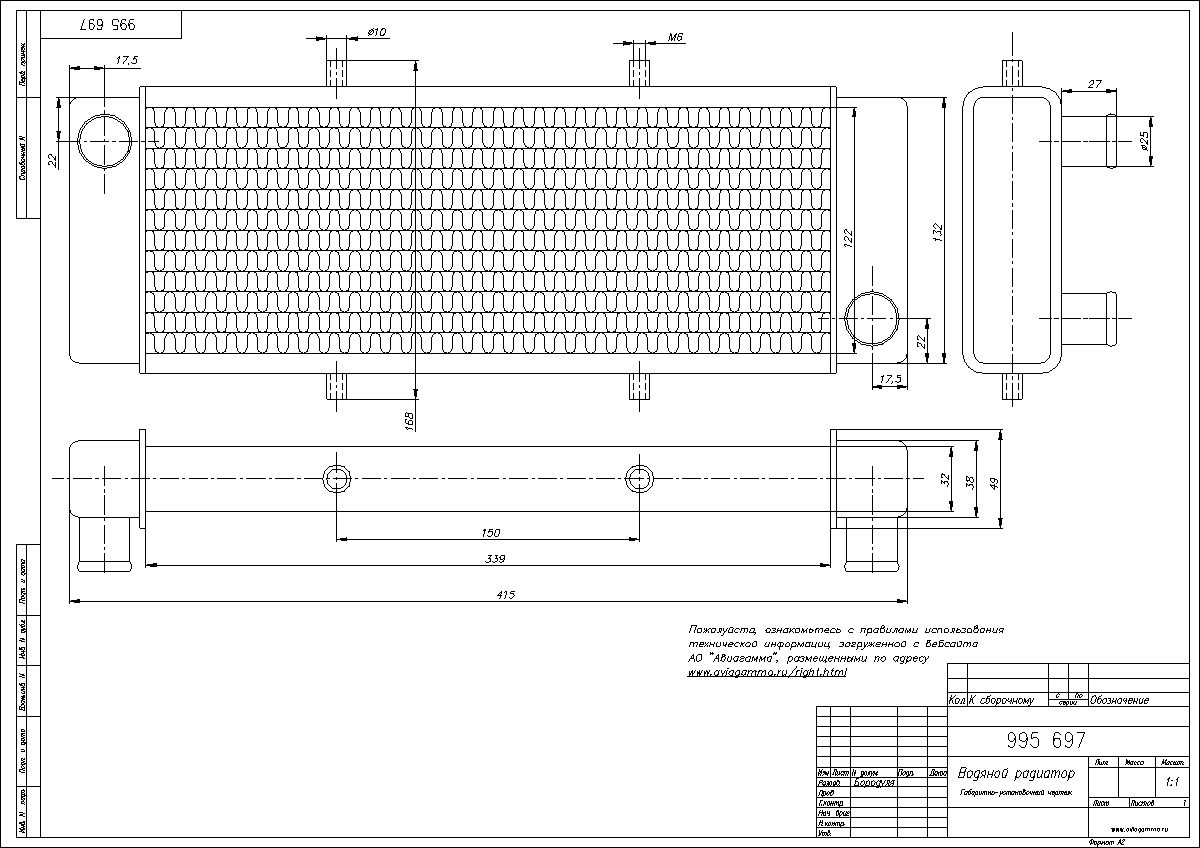

| Маслорадиаторы | oil_rad.zip | oil_rad.gif |
| Маслобак 956 502 | oil_tank.zip | oil_tank.gif |
| Водяной радиатор | water.zip | water.gif |
| Наименование | Загрузить (*.DXF) | Посмотреть (*.GIF) |
| Двигатель ROTAX 447: | ||

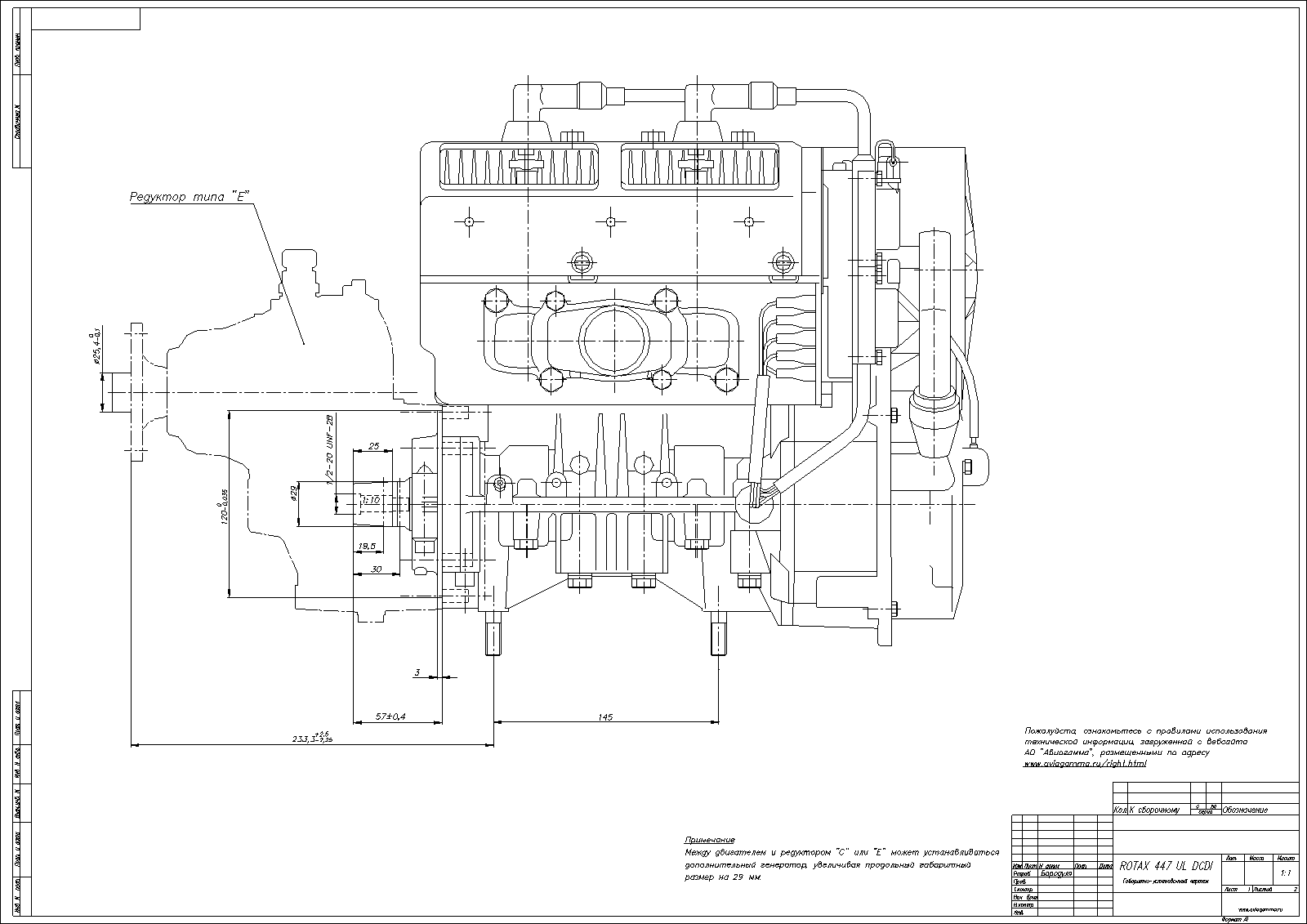

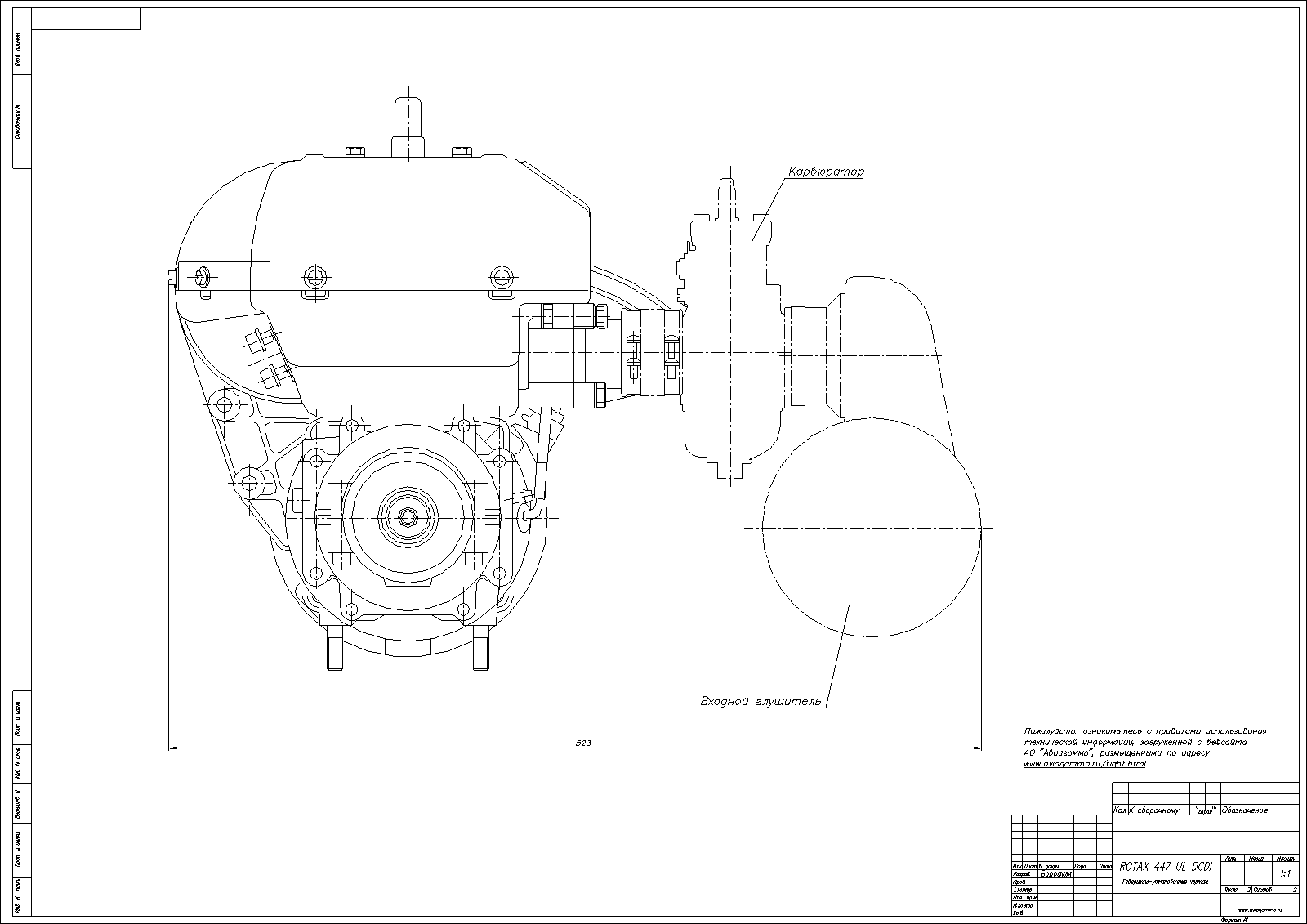

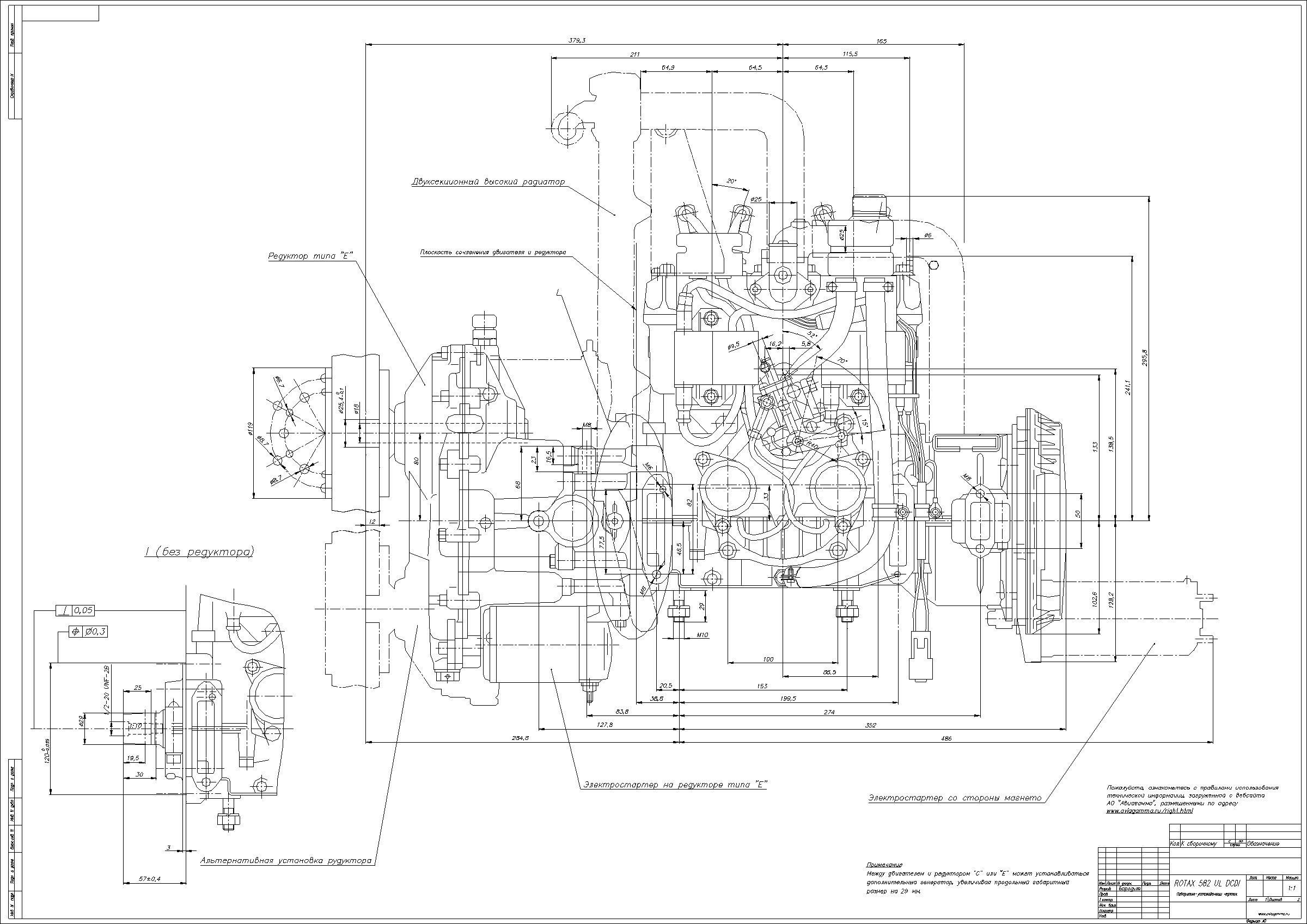

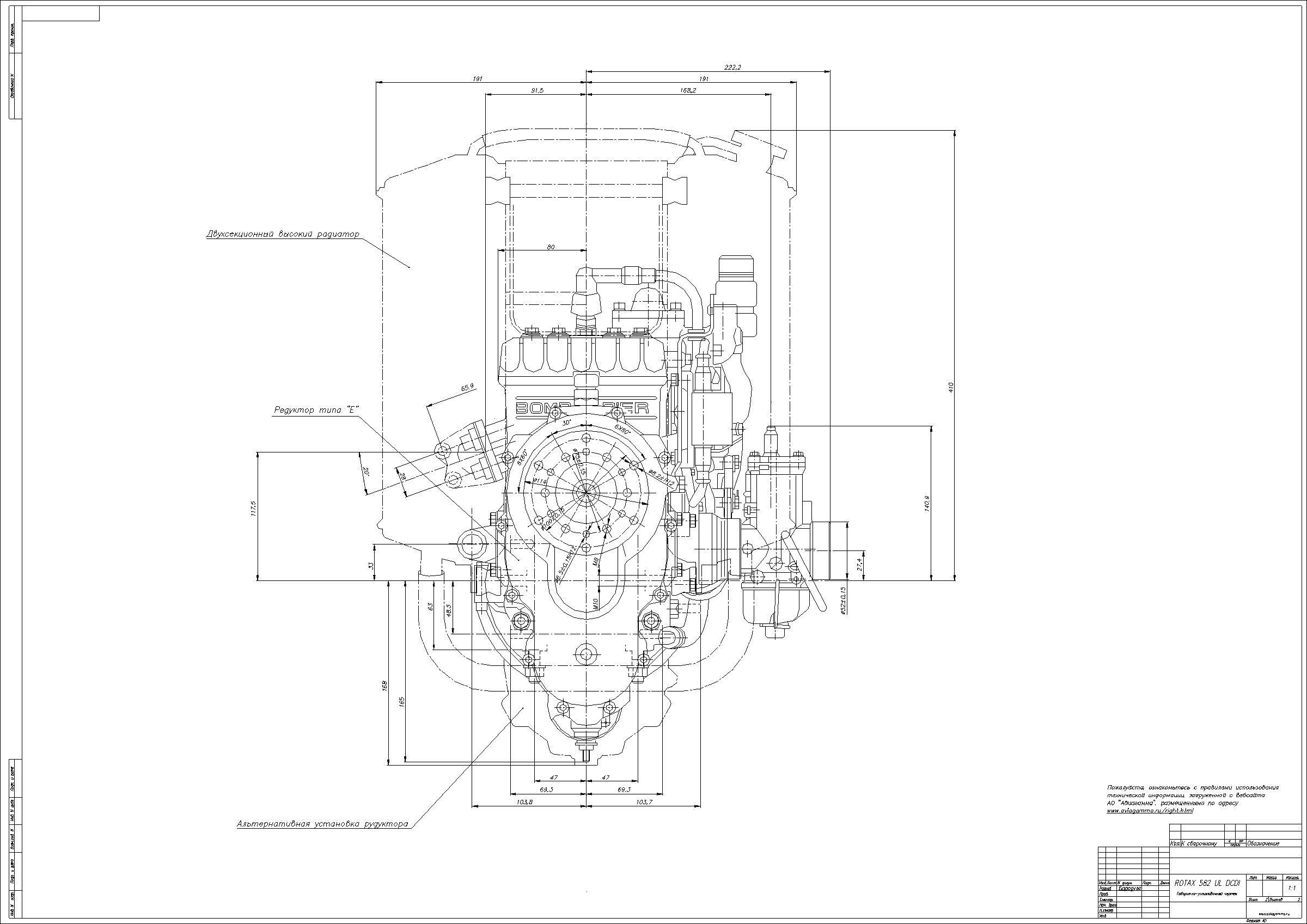

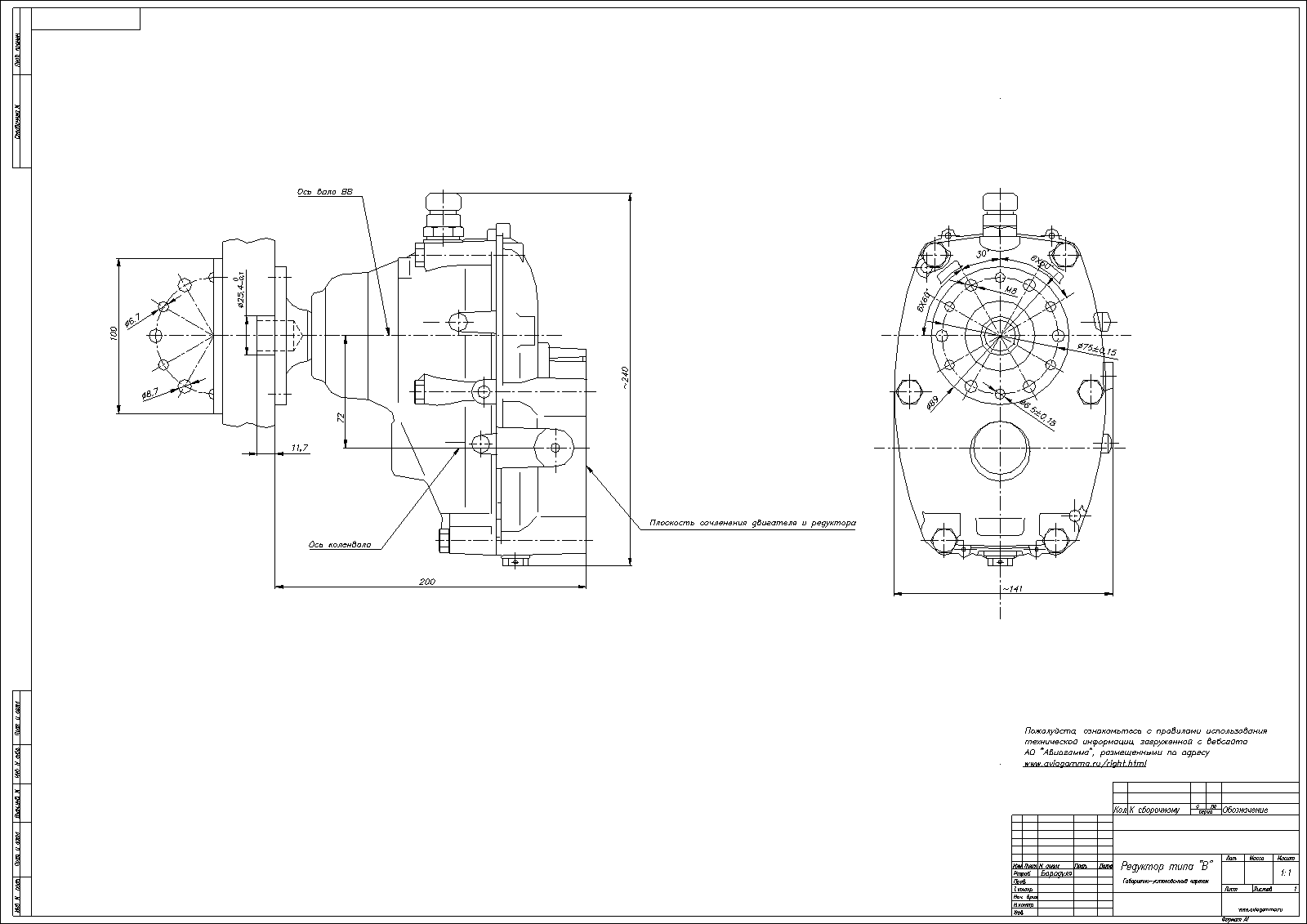

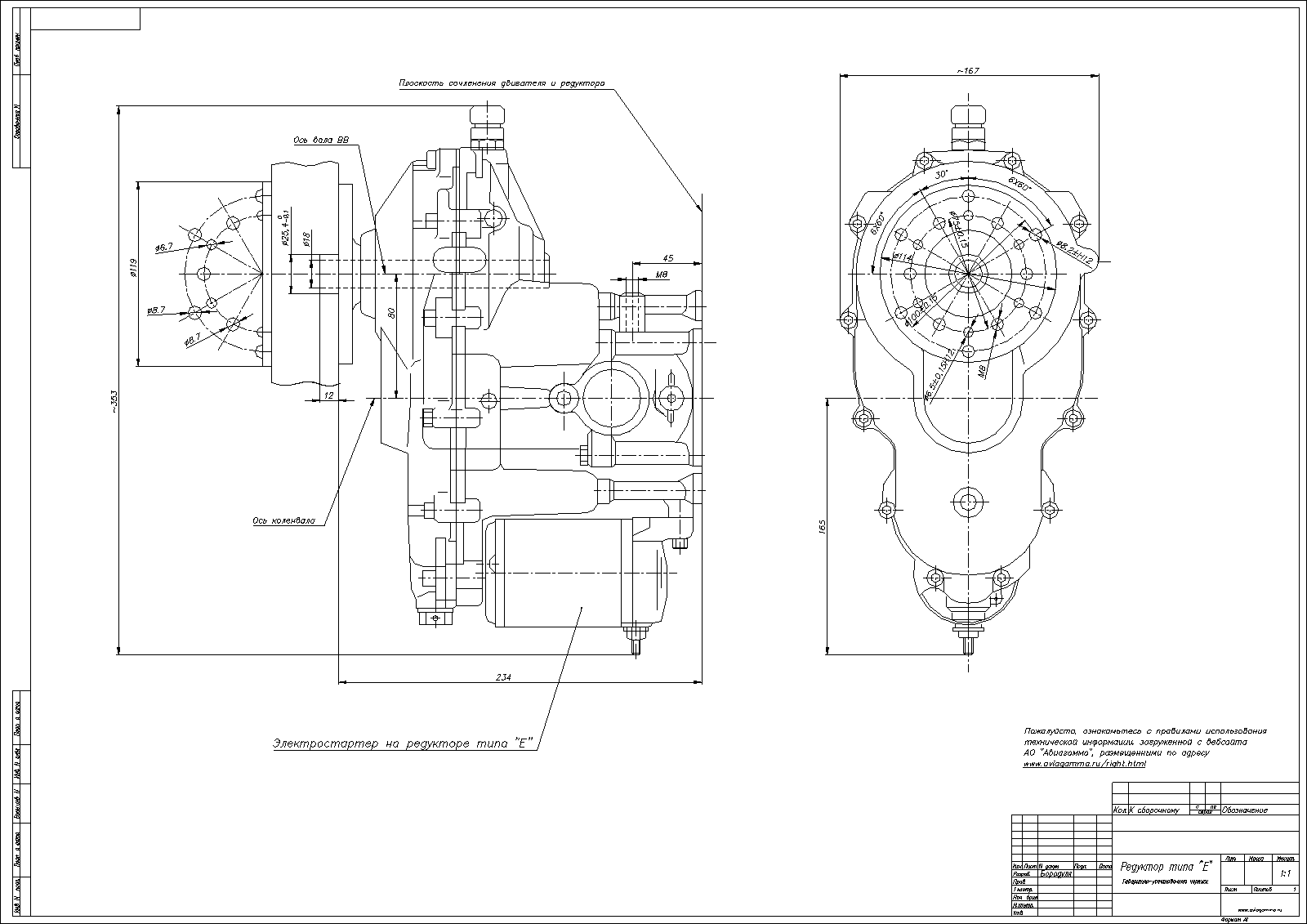

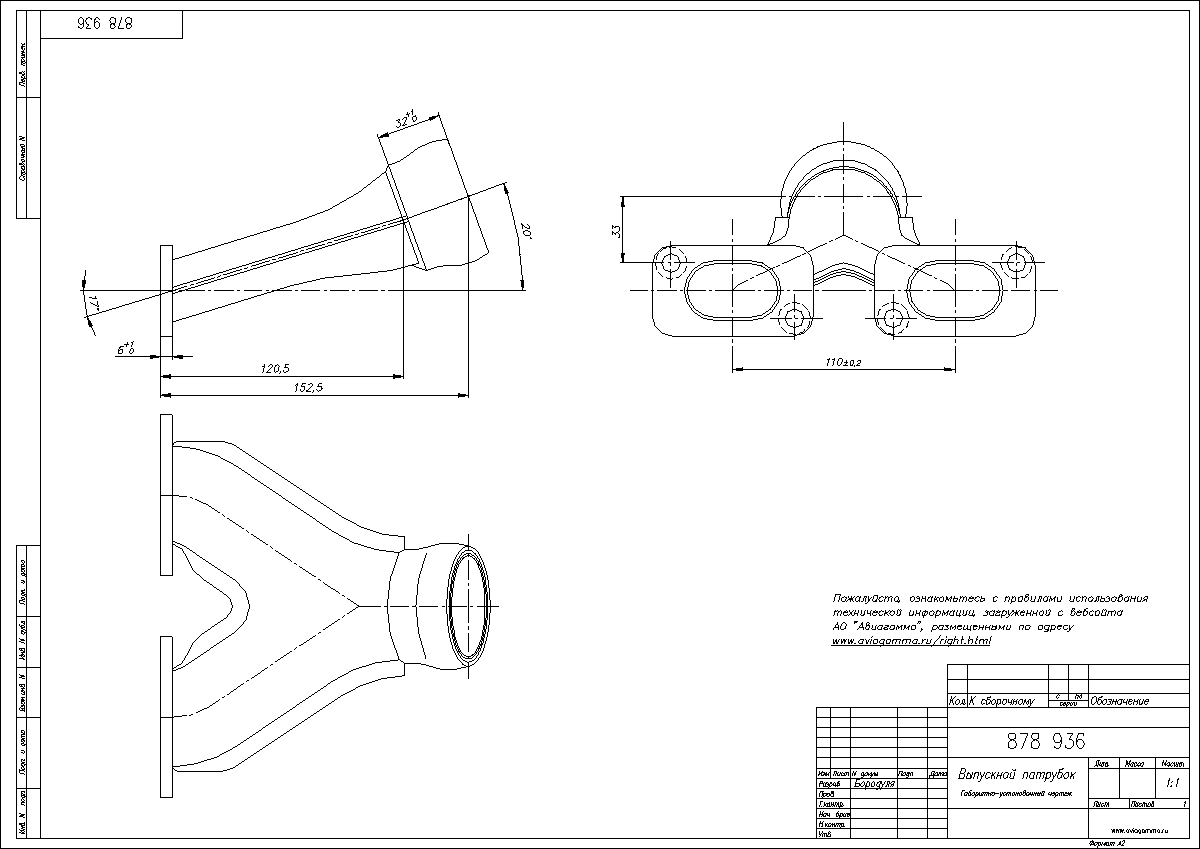

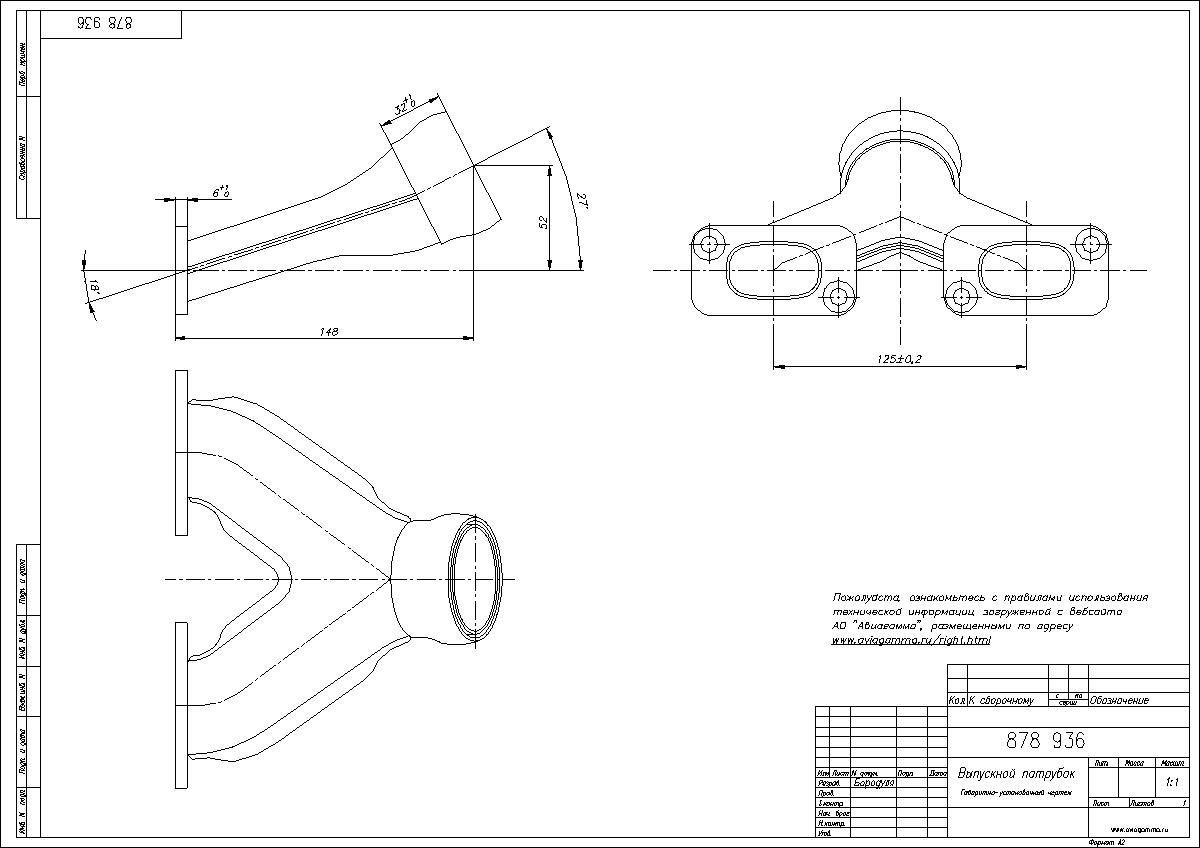

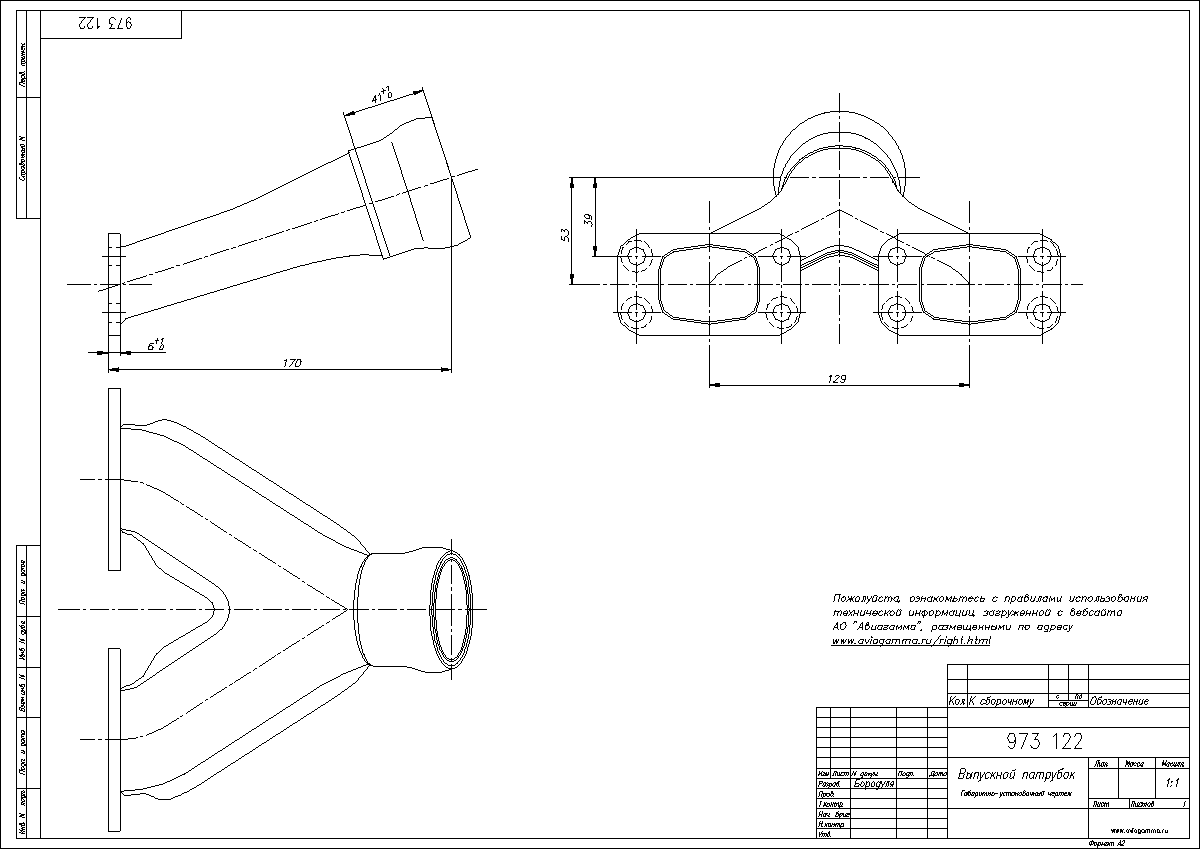

| Вид сбоку | 447l.zip | 447l.gif |
| Вид со стороны вала ВВ | 447f.zip | 447f.gif |
| Двигатель ROTAX 503: | ||
| Вид сбоку | 503l.zip | 503l.gif |
| Вид со стороны вала ВВ | 503f.zip | 503f.gif |
| Двигатель ROTAX 582 model 99: | ||
| Вид сбоку | 582l.zip | 582l.gif |
| Вид со стороны вала ВВ | 582f.zip | 582f.gif |
| Наименование | Загрузить (*.DXF) | Посмотреть (*.GIF) |
| Редуктор типа «B» | b.zip | b.gif |
| Редуктор типа «C» | c.zip | c.gif |
| Редуктор типа «E» | e.zip | e.gif |
| Выпускной патрубок 979 380 для двигателя ROTAX 447 UL SCDI | 979380.zip | 979380.gif |
| Выпускной патрубок 878 936 для двигателя ROTAX 503 UL DCDI | 878936.zip | 878936.gif |
| Выпускной патрубок 973 122 для двигателя ROTAX 582 UL DCDI model 99 | 973122.zip | 973122.gif |
| Поворотный патрубок | elbow.zip | elbow.gif |

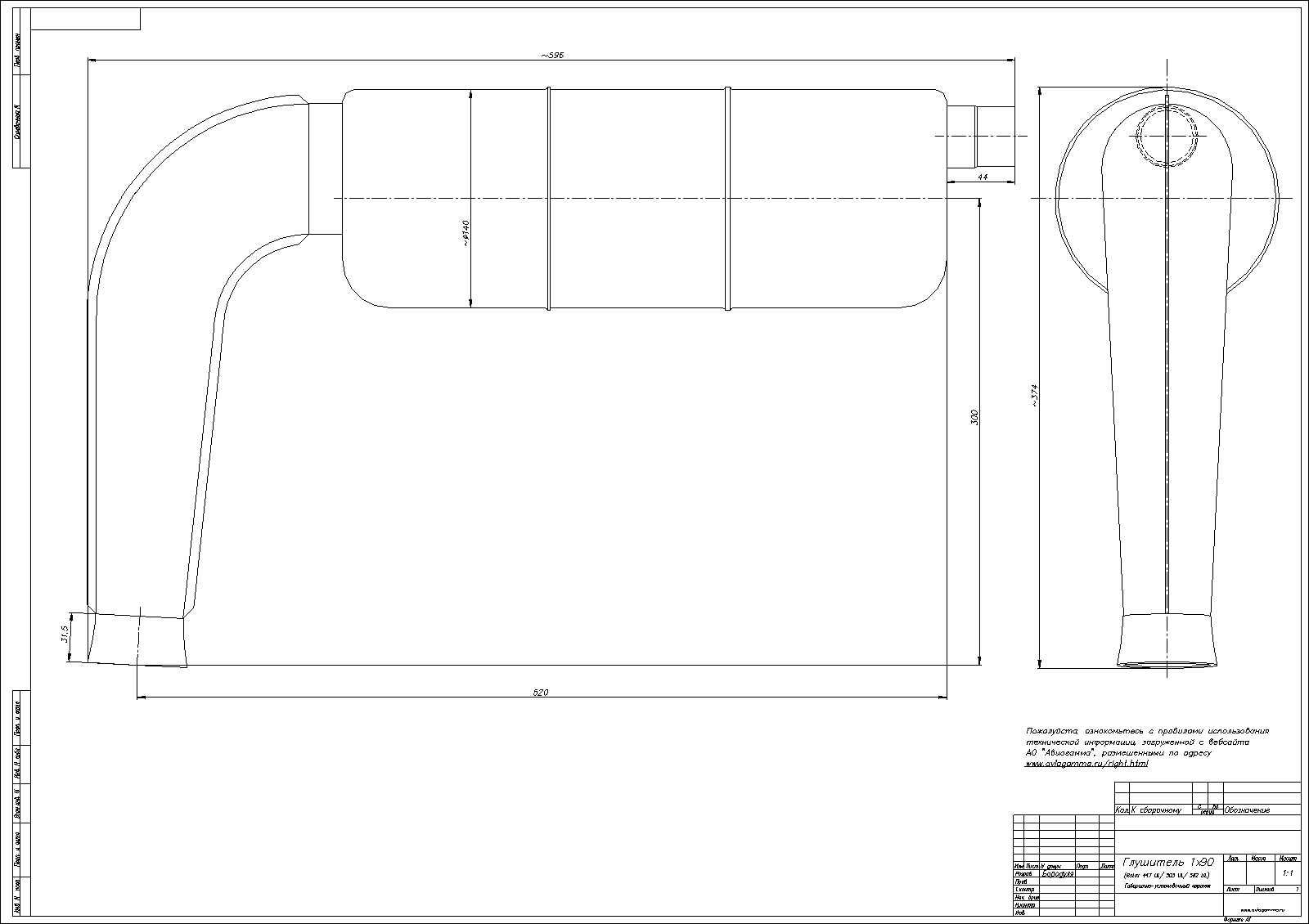

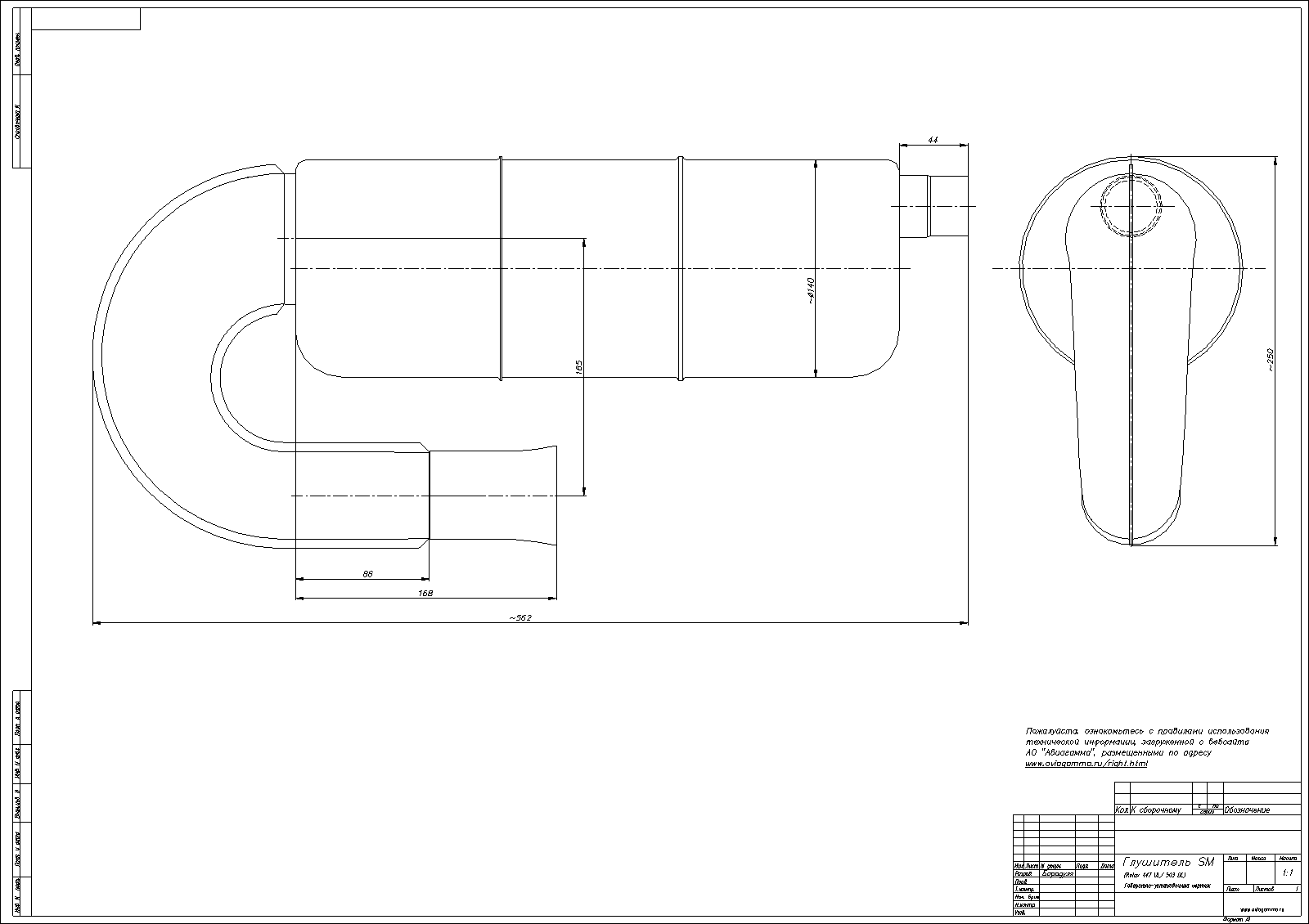

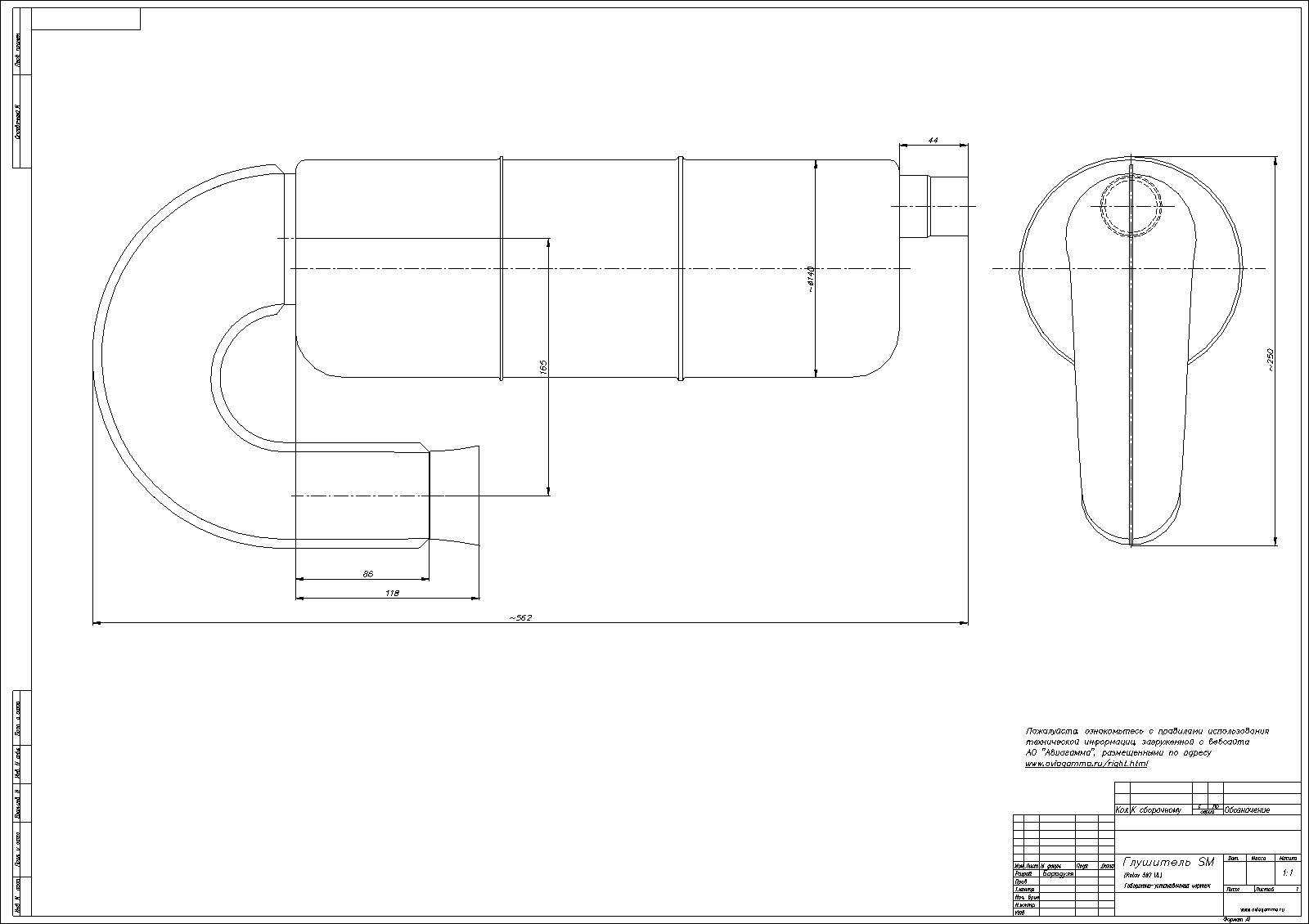

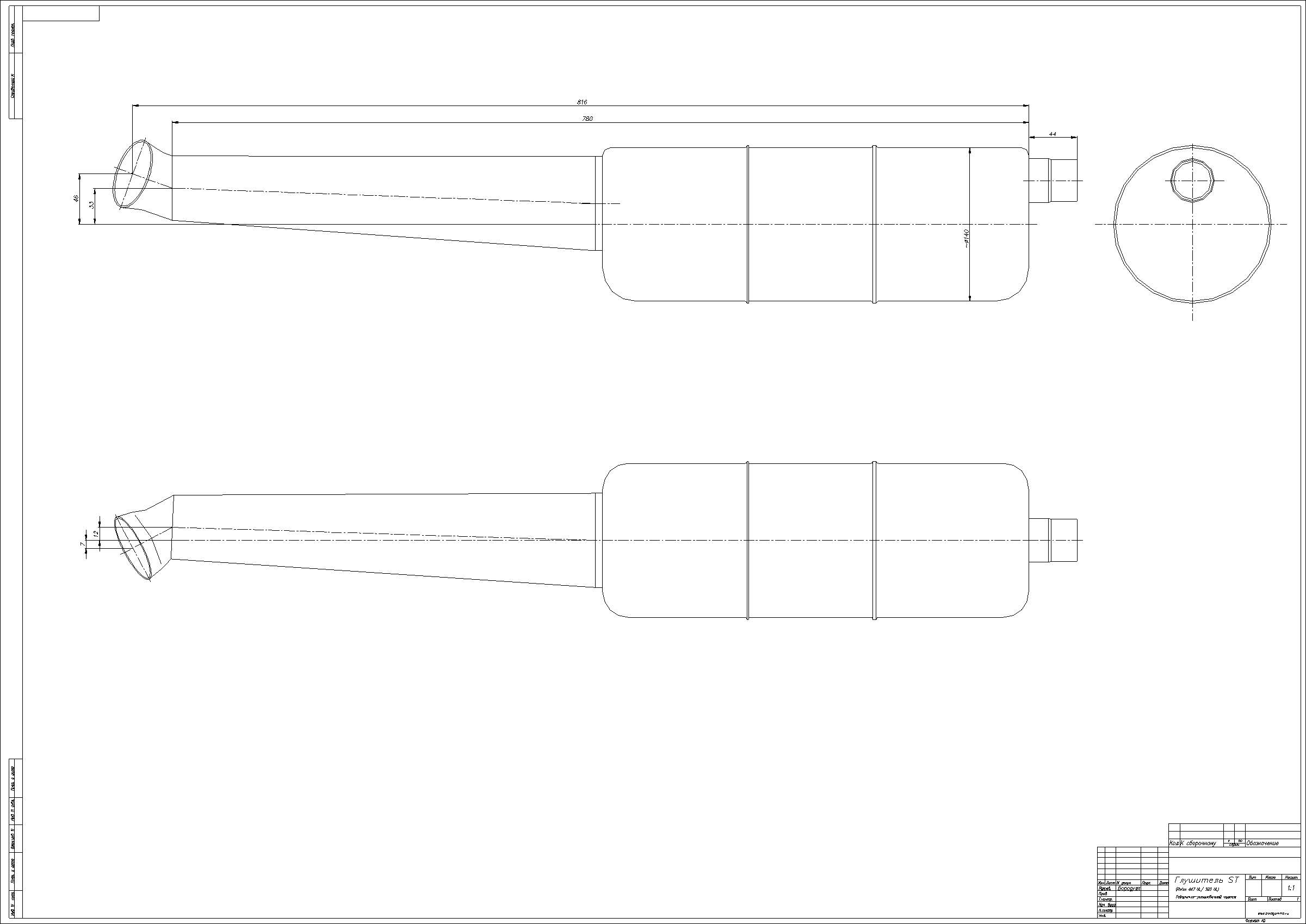

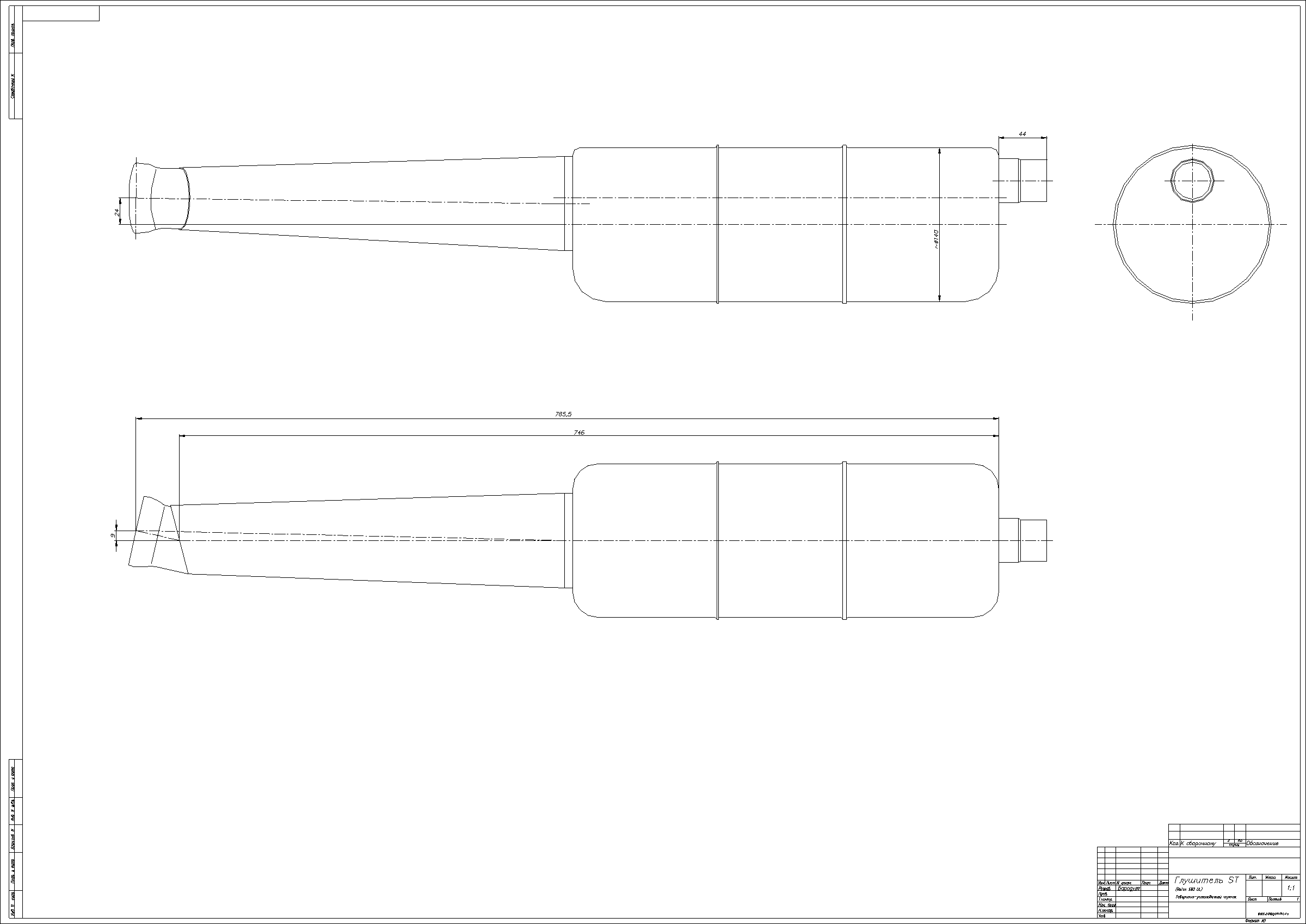

| Глушитель 1х90 для двигателей ROTAX 447 /503 /582 UL | muf1x90.zip | muf1x90.gif |
| Глушитель SM для двигателей ROTAX 447 /503 UL | mufsm4.zip | mufsm4.gif |
| Глушитель SM для двигателя ROTAX 582 UL | mufsm5.zip | mufsm5.gif |
| Глушитель ST для двигателей ROTAX 447 /503 UL | mufst4.zip | mufst4.gif |
| Глушитель ST для двигателя ROTAX 582 UL | mufst5.zip | mufst5.gif |

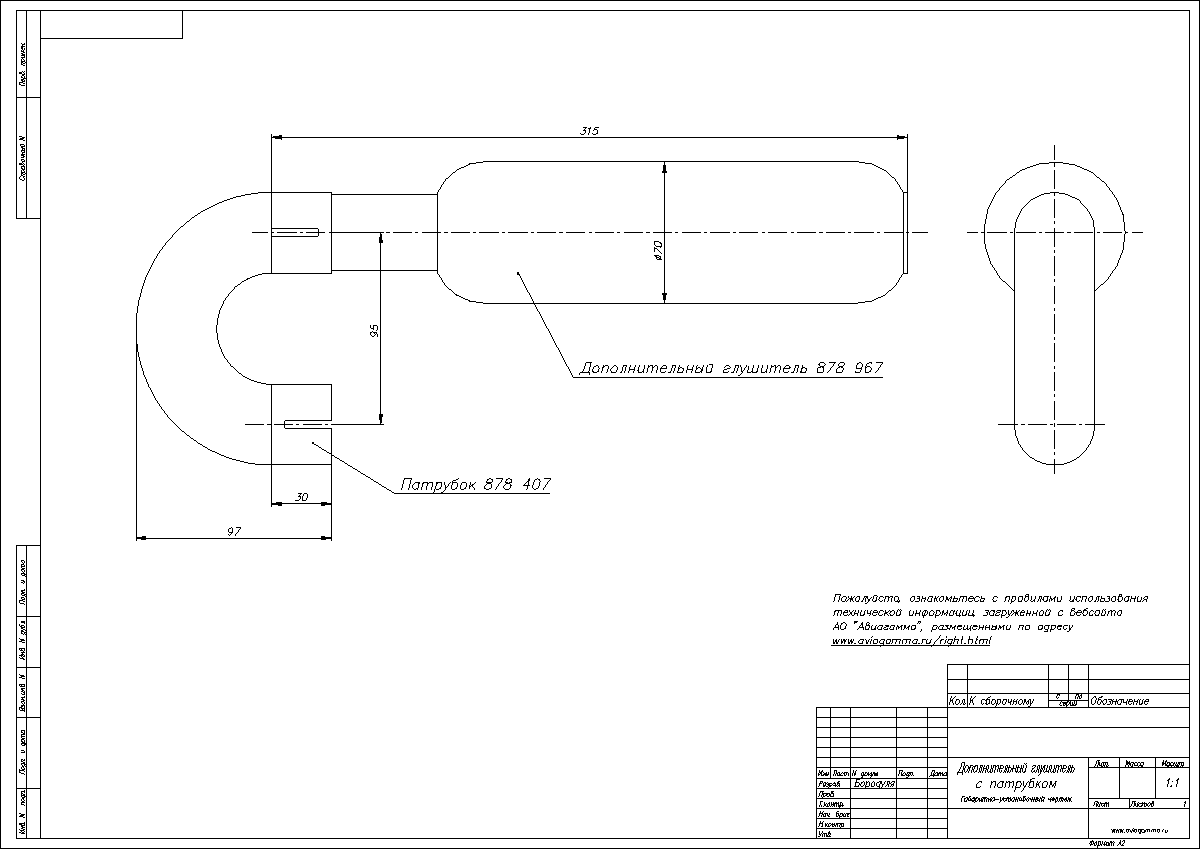

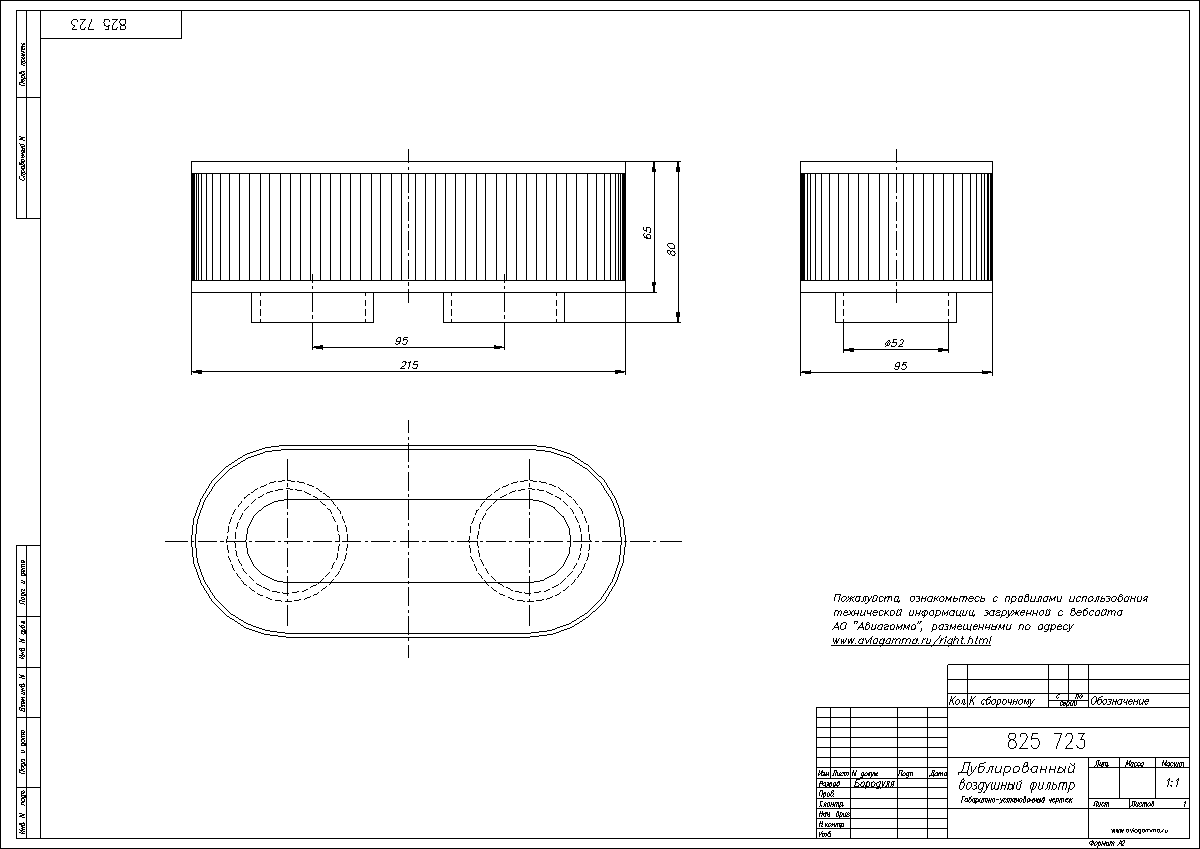

| Дополнительный глушитель | aftermuf.zip | aftermuf.gif |
| Топливный насос | fpump.zip | fpump.gif |
| Конический воздушный фильтр 825 551 | f_con.zip | f_con.gif |
| Цилиндрический воздушный фильтр 825 711 | f_cyl.zip | f_cyl.gif |
| Дублированный воздушный фильтр 825 723 | double.zip | double.gif |

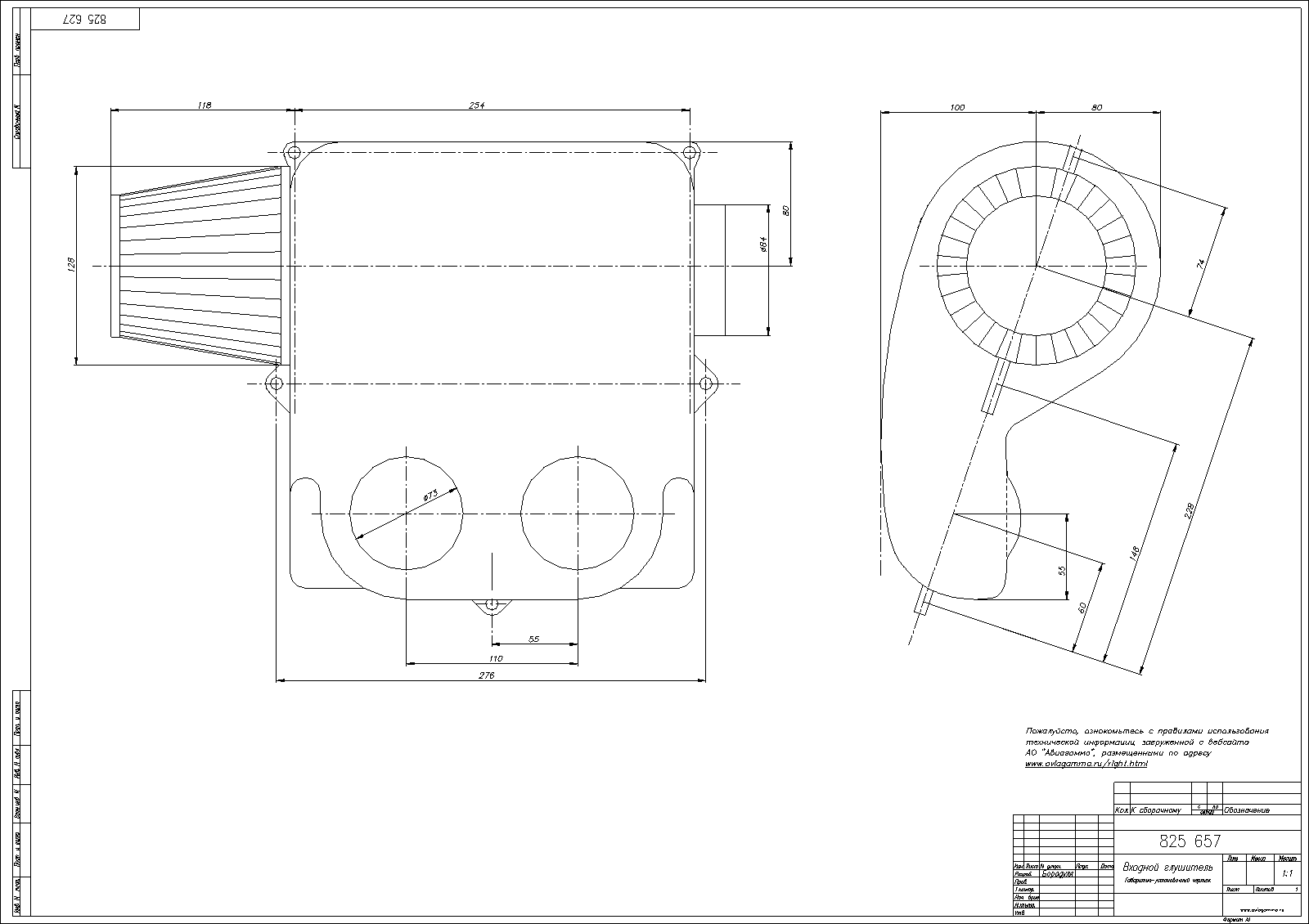

| Входной глушитель | intake.zip | intake.gif |

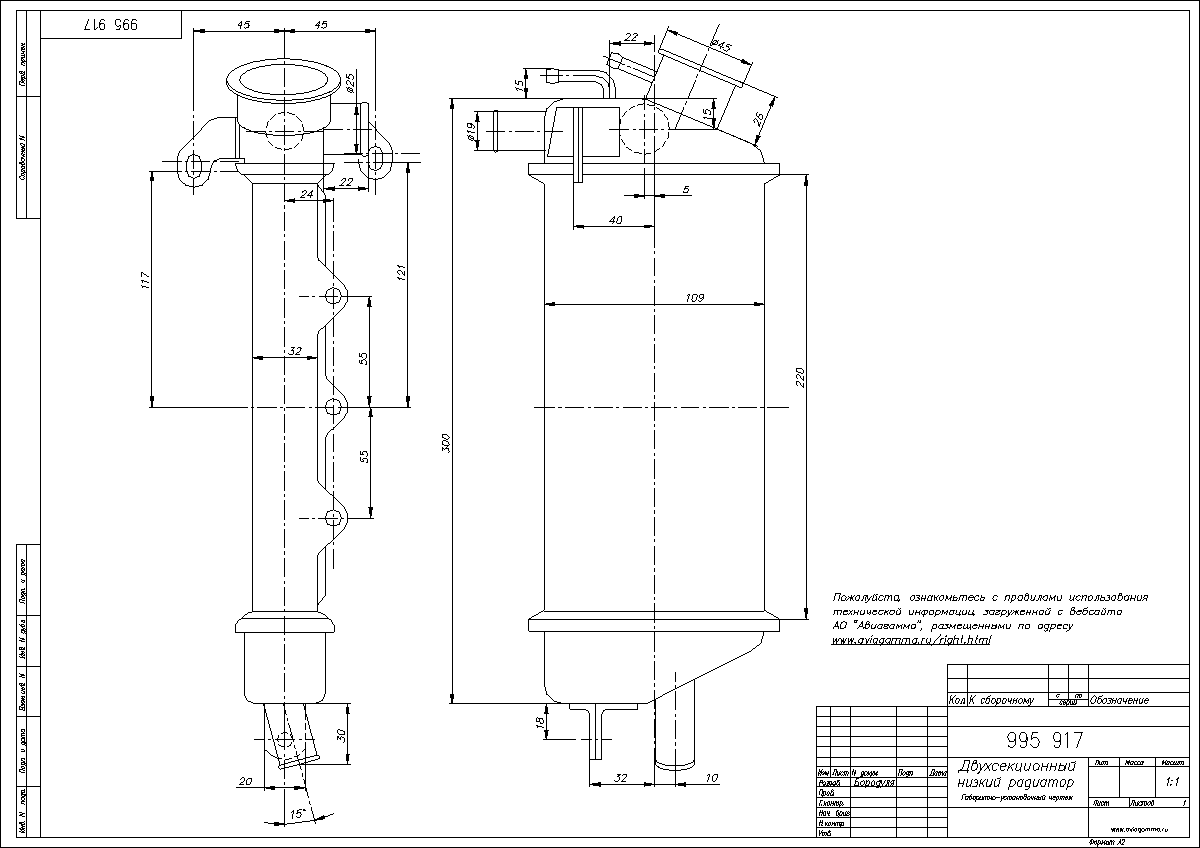

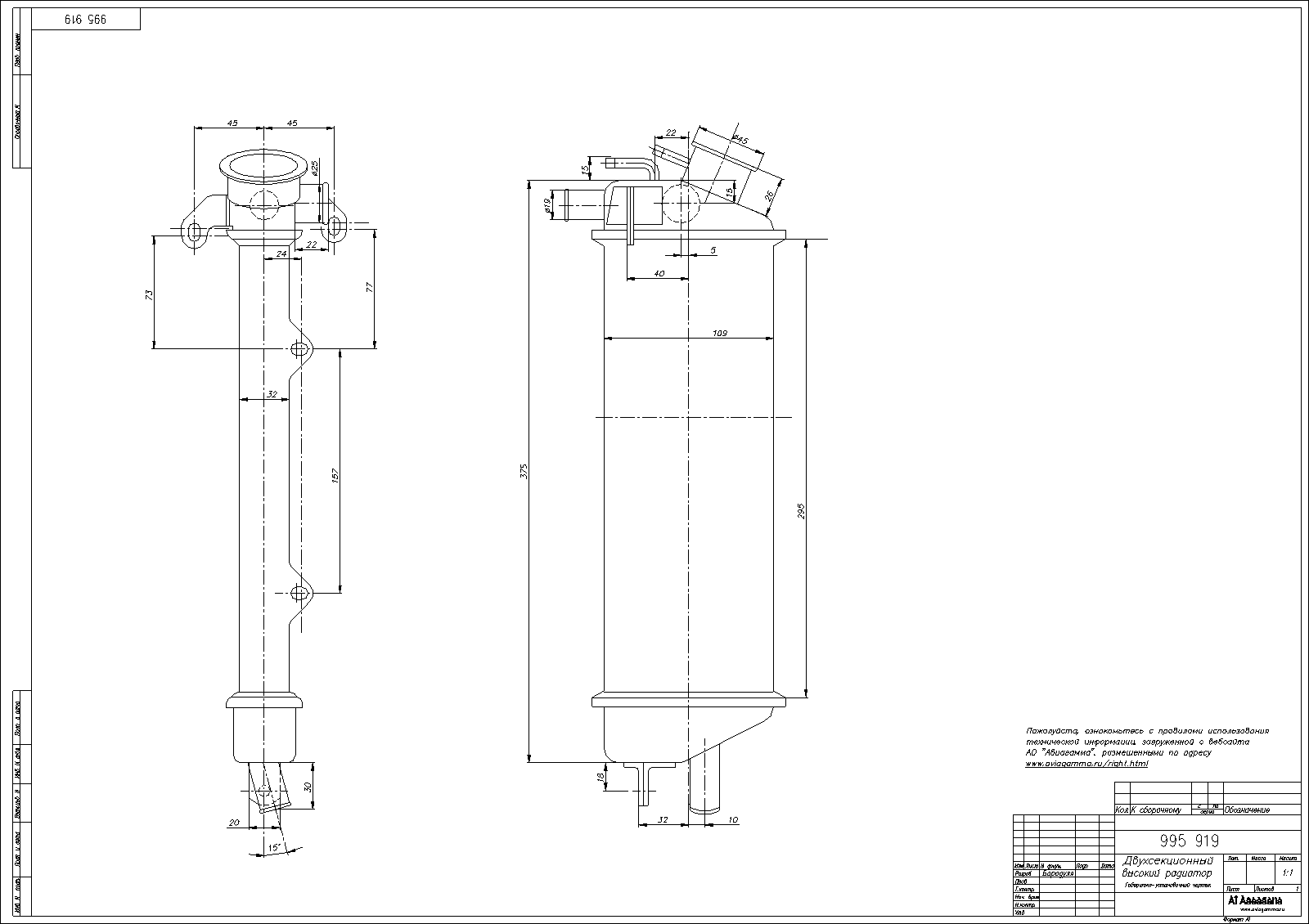

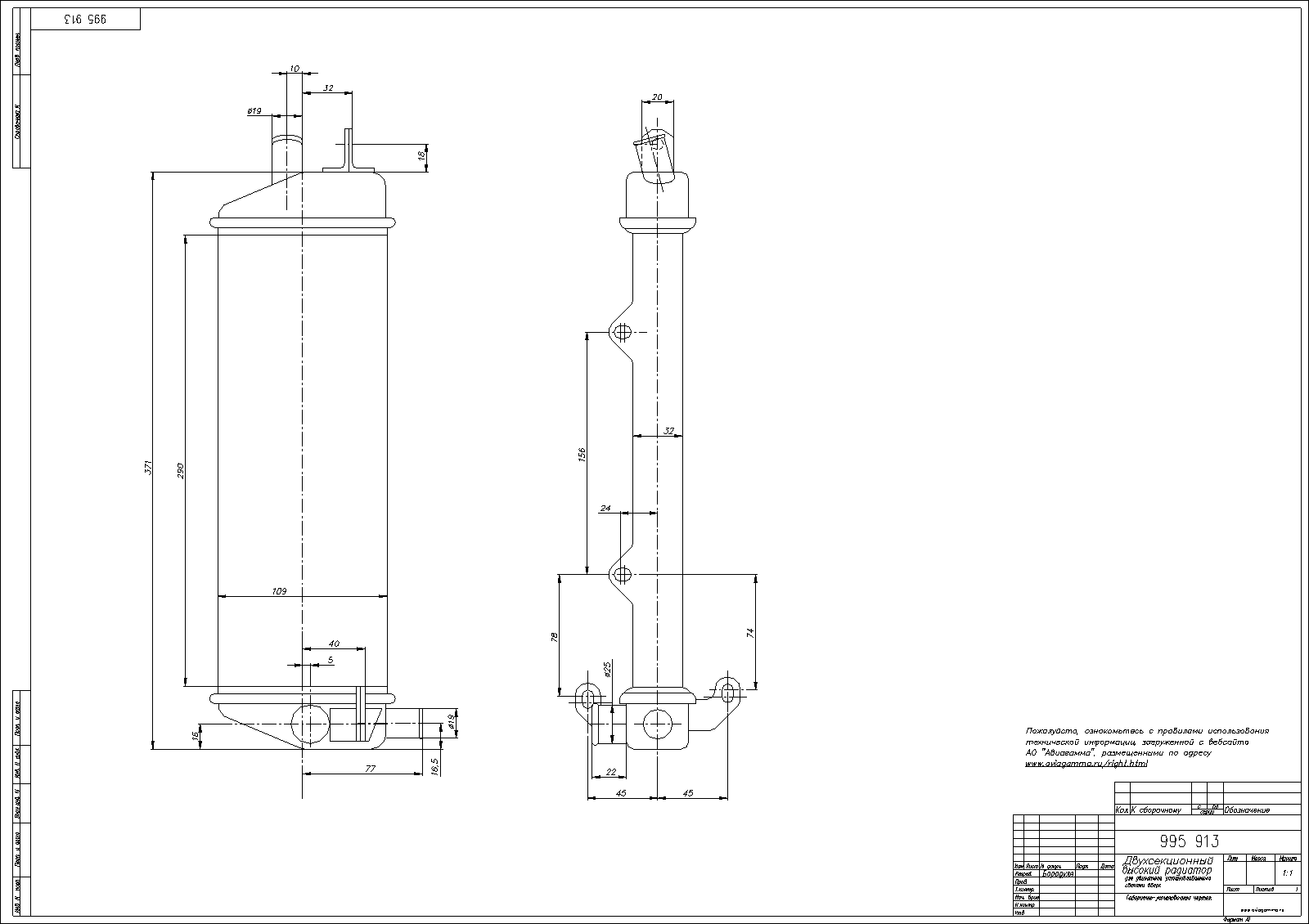

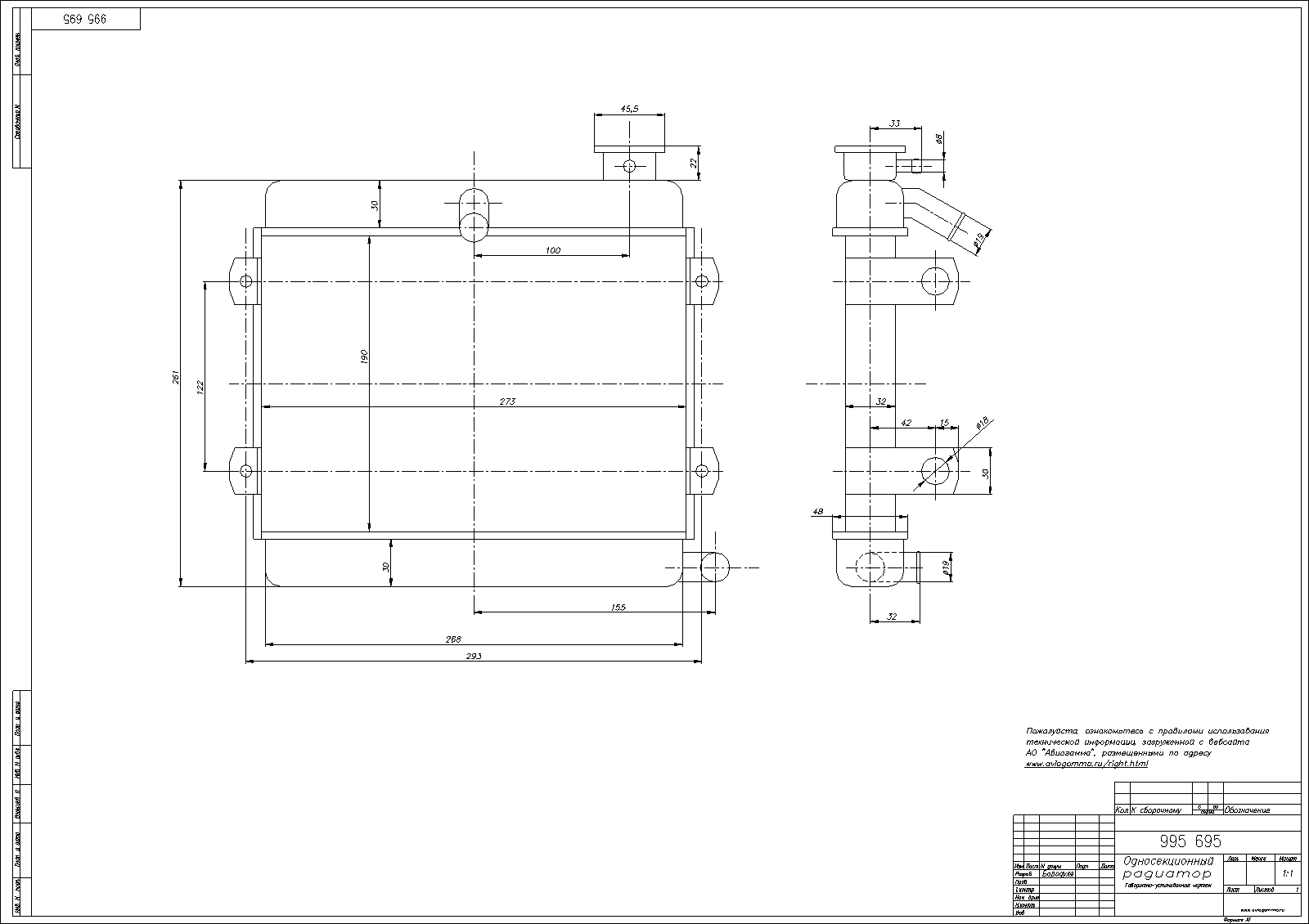

| Двухсекционный низкий радиатор | low.zip | low.gif |
| Двухсекционный высокий радиатор | high.zip | high.gif |
| Двухсекционный высокий радиатор для двигателя, установленного свечами вниз | high2.zip | high2.gif |
| Расширительный бачок системы охлаждения 922 317 (180°) | exp_180.zip | exp_180.gif |
| Расширительный бачок системы охлаждения 922 312 (90°) | exp_90.zip | exp_90.gif |
| Односекционный радиатор без заливной горловины | water.zip | water.gif |
| Односекционный радиатор с заливной горловиной | single.zip | single.gif |
